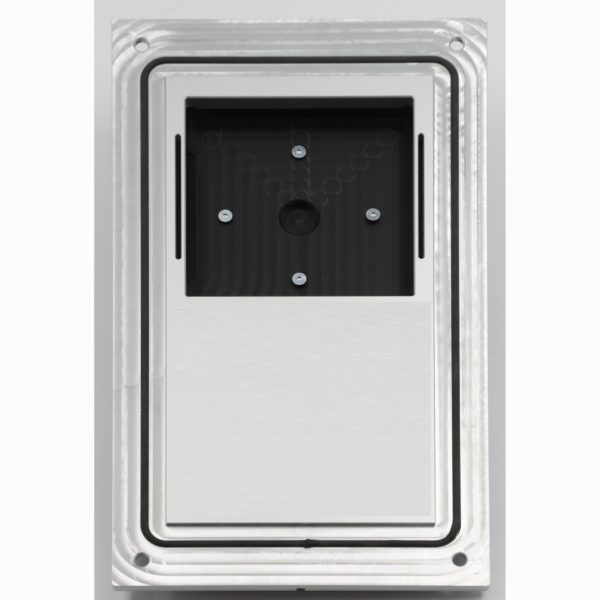

Montagekit Typ 1E-VH zur Montage in Briefkästen oder Stelen

Mit dieser Variante kann die Intercom flächenbündig in V2A-Edelstahl Baugruppen wie Briefkästen, Haustüren oder Steelen eingesetzt werden.

Im Stahlbau ist hierzu ein rechteckiger Ausschnitt einzubringen, zur Befestigung sind auf der Rückseite der Stahlplatte 4 Schweißbolzen zu setzen.
Das Bauelement muss von hinten/innen zugänglich sein z.B. über eine Revisionsklappe um die Montage und den Anschluss vornehmen zu können.

Der erforderliche Einzelrahmen für die neue Intercom erhalten Sie beim Loxone Vertrieb, es ist nicht in unserem Lieferumfang enthalten.

Rückseitig ist eine Gehäuseschale auf die Front gesteckt, in welche die bei Loxone erhältlichen Montagerahmen direkt montiert werden.
Die Gehäuseschale schließt die Einheit hermetisch ab und leitet den Schall des Lautsprechers nach vorne durch den linken Schlitz der Frontplatte aus.
Der rechte Schlitz dient einer symetrischen Optik.

An jeder Modulposition gibt es mittig eine Sollbruchstelle, diese brechen Sie nach Bedarf auf und führen die Zuleitung hindurch. Auch hier können Sie nach erfolgter Leitungsführung mit Acryl zusätzlich abdichten.
