Montagekit Typ 1X-VH zur Montage in Briefkästen oder Stelen

104,72 136,85

Mit dieser Variante kann die Intercom flächenbündig in V2A-Edelstahl Baugruppen wie Briefkästen, Haustüren oder Steelen eingesetzt werden.

Auswahl zurücksetzen

Artikelnummer: 33-0113 / 33-0114 / 33-0115 Kategorie: Schlagwörter: , , ,

Mit dieser Variante kann die Intercom flächenbündig in V2A-Edelstahl Baugruppen wie Briefkästen, Haustüren oder Steelen eingesetzt werden.

Im Stahlbau ist hierzu ein rechteckiger Ausschnitt einzubringen, zur Befestigung sind auf der Rückseite der Stahlplatte 4 Schweißbolzen zu setzen.
Das Bauelement muss von hinten/innen zugänglich sein z.B. über eine Revisionsklappe um die Montage und den Anschluss vornehmen zu können.

Den erforderlichen Einzelrahmen für die neue Intercom erhalten Sie beim Loxone Vertrieb, es ist nicht in unserem Lieferumfang enthalten.

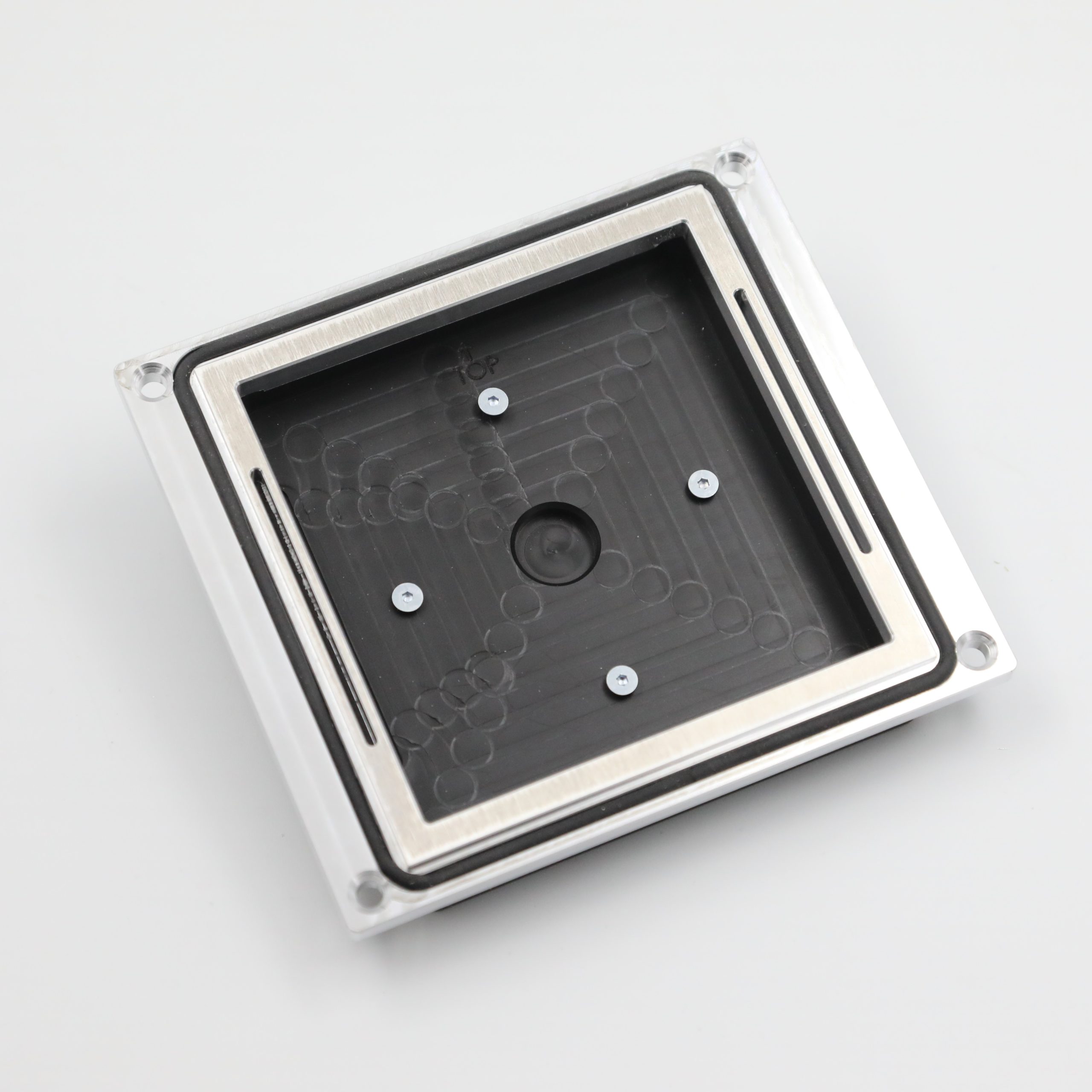

Rückseitig ist eine Gehäuseschale auf die Front gesteckt, in welche der bei Loxone erhältliche Montagerahmen direkt montiert wird.
Die Gehäuseschale schließt die Einheit hermetisch ab und leitet den Schall des Lautsprechers nach vorne durch den linken Schlitz der Frontplatte aus.
Der rechte Schlitz dient einer symetrischen Optik.

An jeder Modulposition gibt es mittig eine Sollbruchstelle, diese brechen Sie nach Bedarf auf und führen die Zuleitung hindurch. Auch hier können Sie nach erfolgter Leitungsführung mit Acryl zusätzlich abdichten.

Zusätzliche Informationen

Gewicht 300 g
Größe 130 × 120 × 8 mm
Abmessungen Gehäuseschale

100 x 112 mm, Einbautiefe 13 mm

Befestigung

Mit 4 Schweißbolzen die Rückseitig am V2A angebracht sein müssen

Lieferumfang

4 Senkschrauben zur Befestigung des Loxone-Rahmens in der Gehäuseschale
4 Linsenkopfschrauben zur Befestigung der Gehäuseschale an der Frontplatte
1 Rundschnurdichtung

Ursprungsland

Deutschland

Zolltarifnummer

85177000
