Montagekit Typ 2X für Loxone Intercom und CodeTouch mit Doppelrahmen

177,31 189,21

Auswahl zurücksetzen

Artikelnummer: 33-0105 / 33-0106 Kategorie: Schlagwörter: , , ,

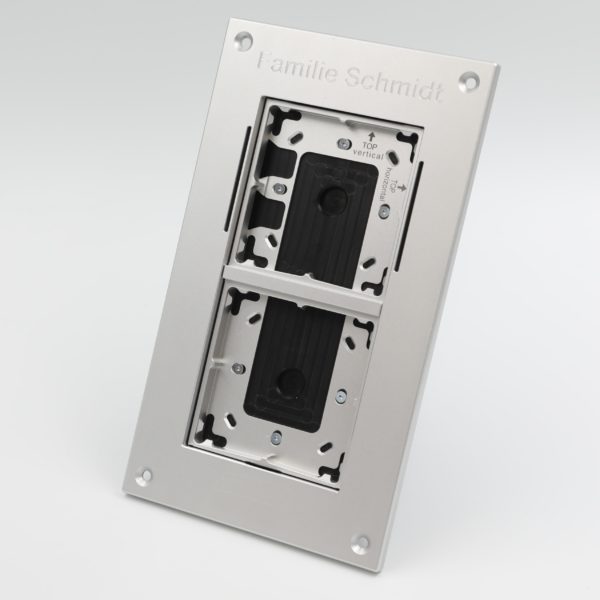

Mit dem Montagekit von PebaQ erhalten Sie eine hochwertige und wetterfeste Aluminumfrontplatte, welche direkt auf den Unterputz- oder Aufputzkasten der früheren Intercom Generation montiert wird.

Den erforderlichen Doppelrahmen für die neue Intercom und den neuen Codetouch erhalten Sie beim Loxone Vertrieb, es ist nicht in unserem Lieferumfang enthalten.

Rückseitig ist eine Gehäuseschale auf die Front gesteckt, in welche die bei Loxone erhältlichen Montagerahmen direkt montiert werden.

Die Gehäuseschale schließt die Einheit hermetisch ab und leitet den Schall des Lautsprechers nach vorne durch den linken Schlitz der Frontplatte aus. Der rechte Schlitz dient einer symetrischen Optik. An jeder Modulposition gibt es mittig eine Sollbruchstelle, diese brechen Sie nach Bedarf auf und führen die Zuleitung hindurch. Auch hier können Sie nach erfolgter Leitungsführung mit Acryl zusätzlich abdichten.

Die Frontplatte enthält auf der Rückseite eine umlaufende Dichtung (Moosgummi 10mm) welche das Eindringen von Wasser in den Kasten verhindert. Bitte beachten Sie, dass hierzu die Front plan auf dem UP- bzw. AP-Kasten aufliegen muss. Steht z.B. Putz über, müssen Sie die Front zusätzlich mit Acryl gegenüber der Wand abdichten.

Oberhalb der Intercom bieten wir Ihnen optional eine Gravur des Familiennamens an. Graviert wird nach dem Eloxieren. Bei hellem Eloxal ist die Schrift dezent sichbar, bei schwarzem Eloxal ist die Schrift hell wie die Farbe des Rohmaterials. Bitte die Gravur getrennt bestellen, Artikelnummer 33-0101G für alle Varianten.

Tipp: Sie können selbst die Gravur mit einem Farbstift in der gewünschten Farbe auslegen.

Zusätzliche Informationen

Gewicht 600 g
Größe 260 × 150 × 8 mm
Abmessungen Gehäuseschale

100 x 210 mm, Einbautiefe 13 mm

Befestigung

4 Sicherheits-Senkschrauben mit Stift M5 x 16mm mit Torxantrieb TH25 im Raster 126 x 236 mm.
Die Schrauben sind im Lieferumfang in der jeweiligen Farbe enthalten.
4 x 17-1845 Schraube A2 Hell bei hell eloxierten Frontplatten
4 x 17-1837 Schraube A2 pulverbeschichtet schwarz, bei schwarz eloxierten Frontplatten

Lieferumfang

6 Senkschrauben zur Befestigung des Loxone-Rahmens in der Gehäuseschale
4 Linsenkopfschrauben zur Befestigung der Gehäuseschale an der Frontplatte
4 Senkschrauben TX mit Stift
