Montagekit Typ 2E für Loxone Intercom und CodeTouch mit Einzelrahmen

176,12 186,83

Artikelnummer: 33-0101 / 33-0102 Kategorie: Schlagwörter: , , ,

Mit dem Montagekit von PebaQ erhalten Sie eine hochwertige und wetterfeste Aluminumfrontplatte, welche direkt auf den Unterputz- oder Aufputzkasten der früheren Intercom Generation montiert wird.

Loxone bietet für die Montage von Intercom und Codetouch einen Doppelrahmen an, dieser erfordert jedoch die Verwendung des ebenfalls neuen Codetouch.

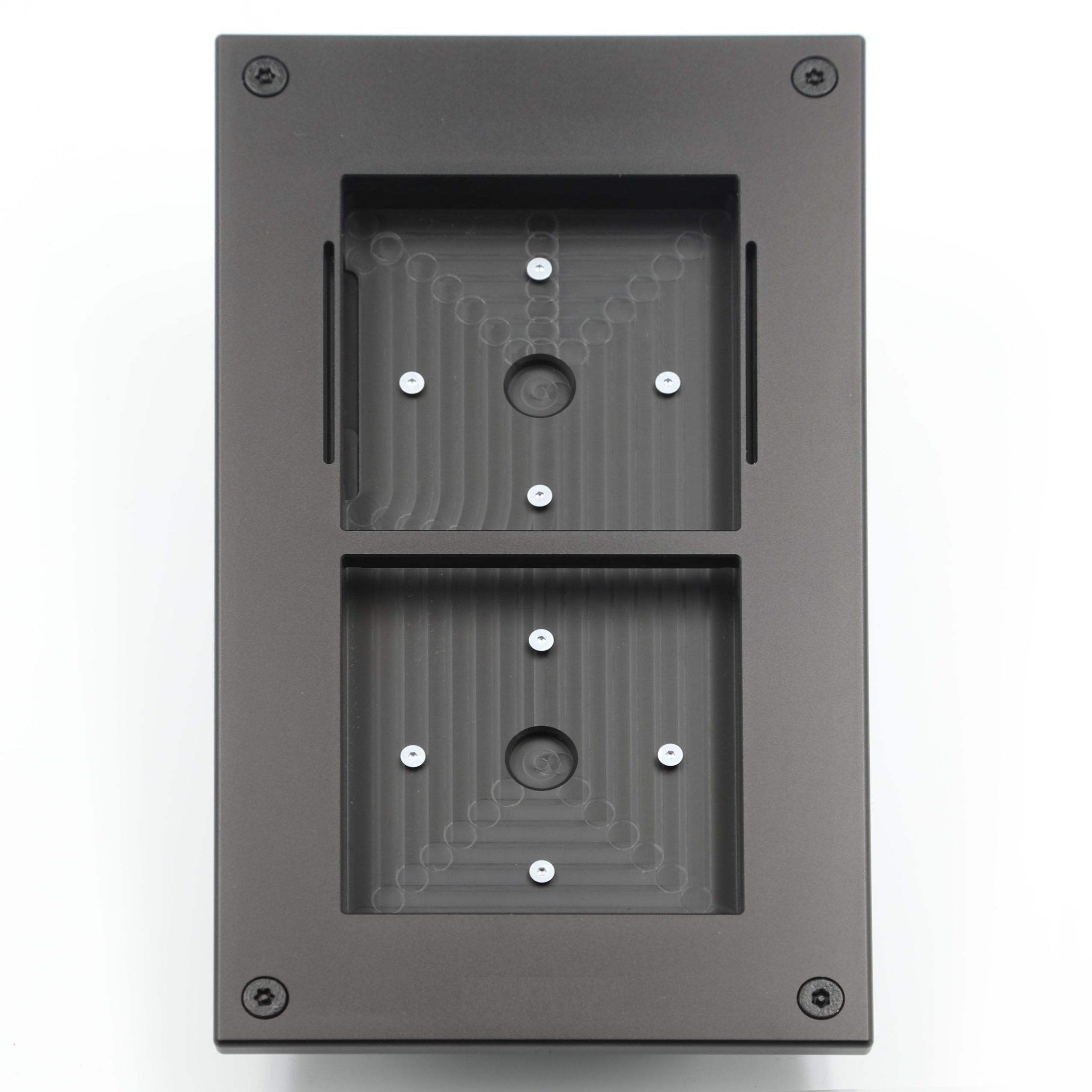

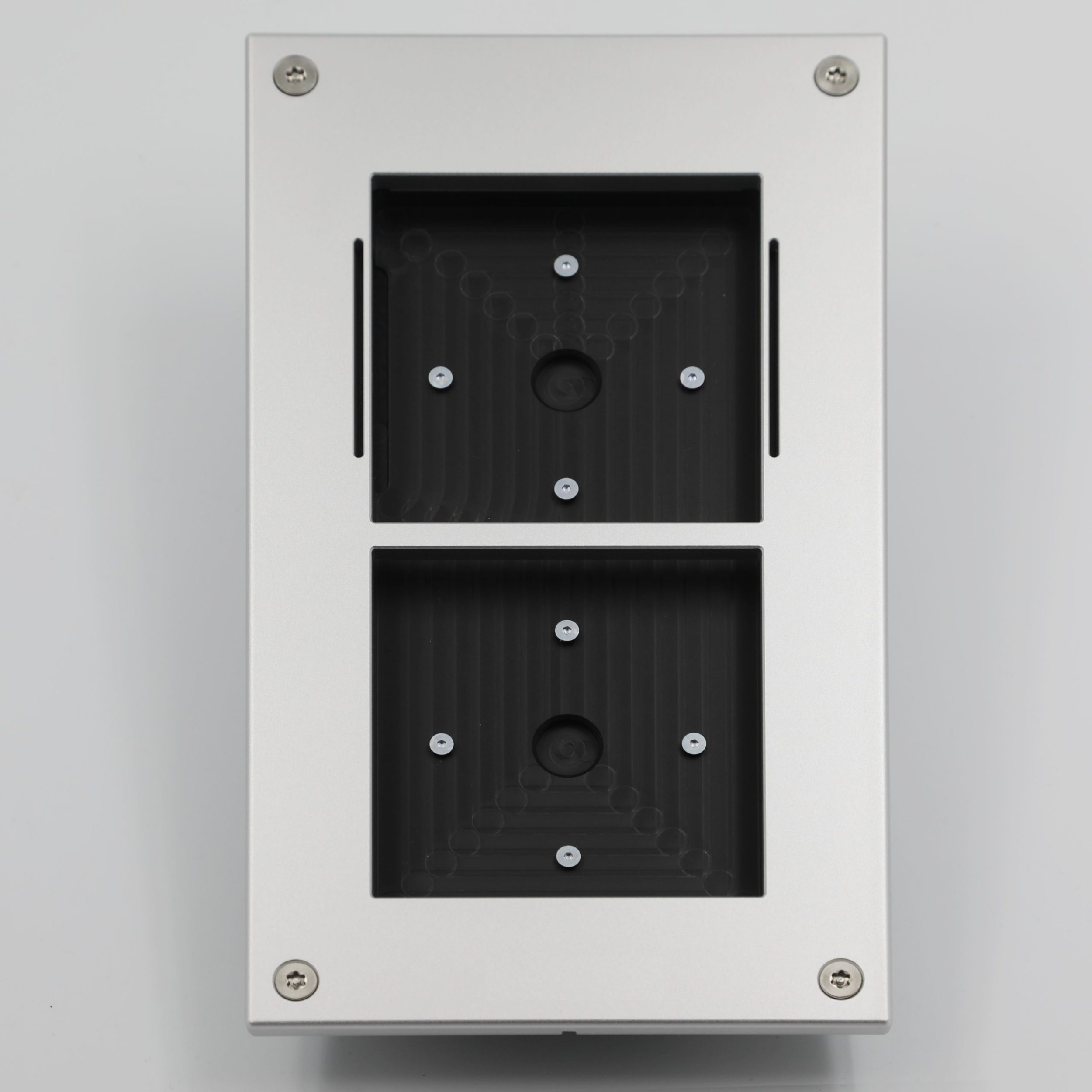

Um sowohl den alten als auch den neuen Codetouch einsetzen zu können, haben wir die Variante 2E entwickelt, welche 2 Einzelrahmen aufnehmen kann.

Die erforderlichen 2 Einzelrahmen für die neue Intercom und einen Codetouch erhalten Sie beim Loxone Vertrieb, es ist nicht in unserem Lieferumfang enthalten.

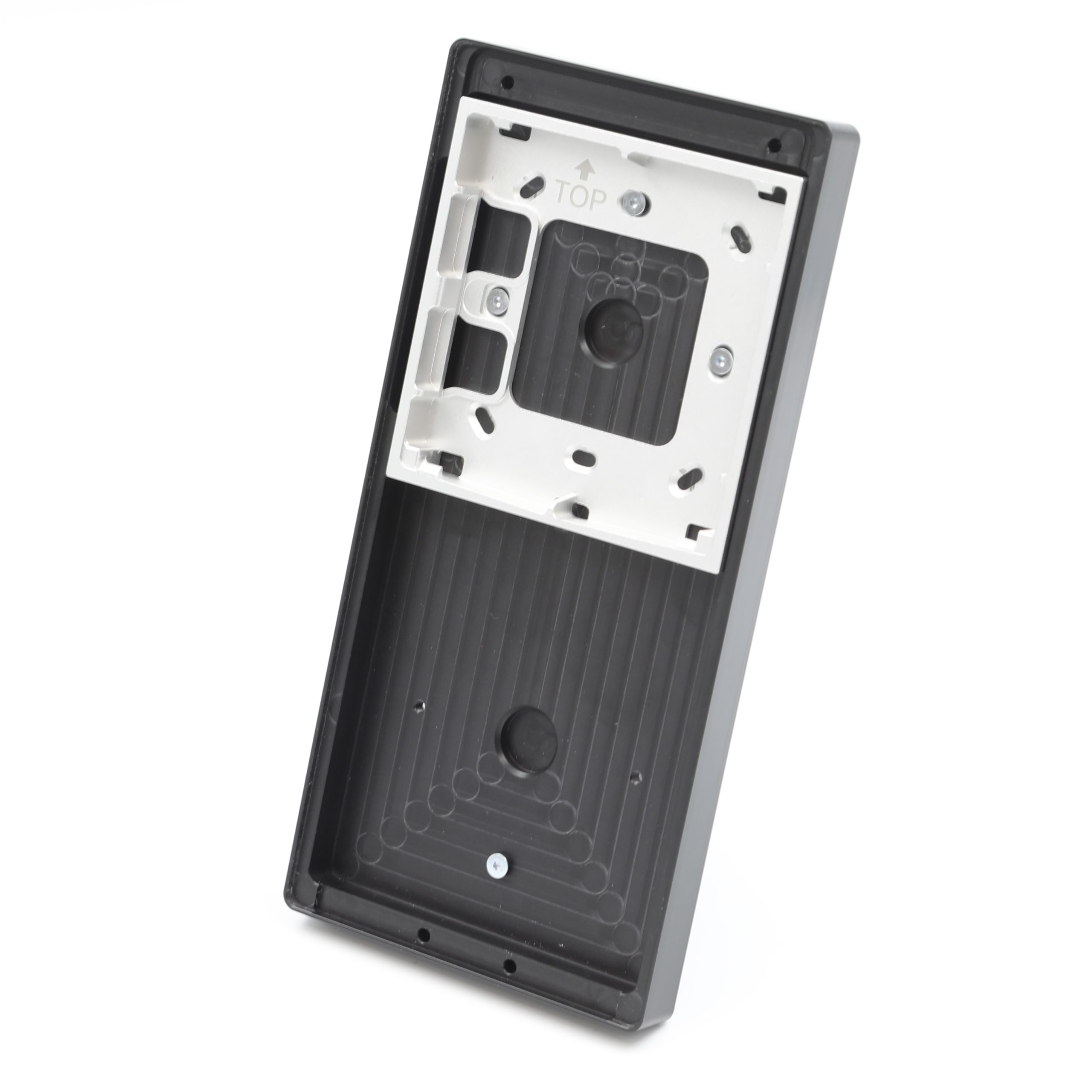

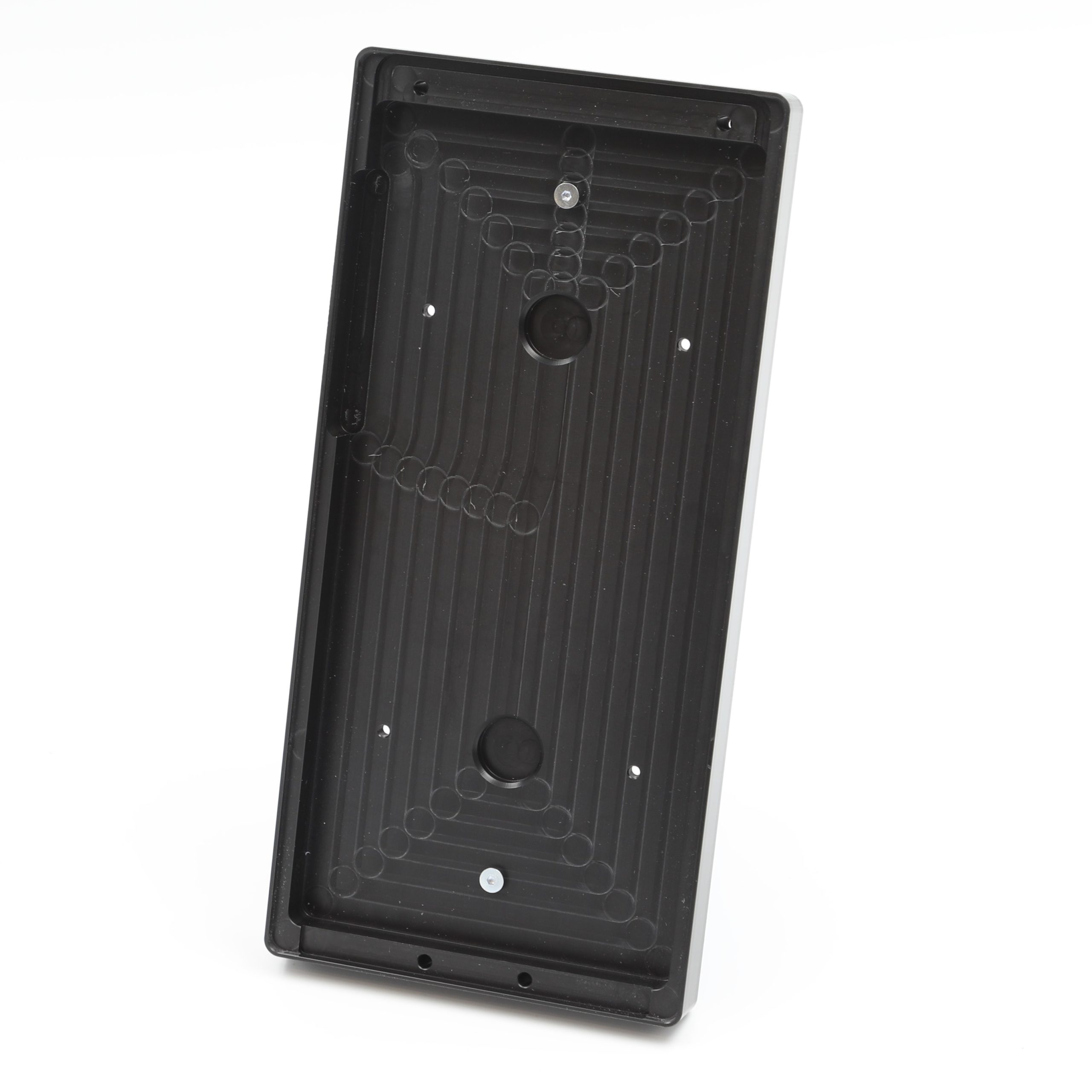

Rückseitig ist eine Gehäuseschale auf die Front gesteckt, in welche die bei Loxone erhältlichen Montagerahmen direkt montiert werden.

Die Gehäuseschale schließt die Einheit hermetisch ab und leitet den Schall des Lautsprechers nach vorne durch den linken Schlitz der Frontplatte aus. Der rechte Schlitz dient einer symetrischen Optik. An jeder Modulposition gibt es mittig eine Sollbruchstelle, diese brechen Sie nach Bedarf auf und führen die Zuleitung hindurch. Auch hier können Sie nach erfolgter Leitungsführung mit Acryl zusätzlich abdichten.

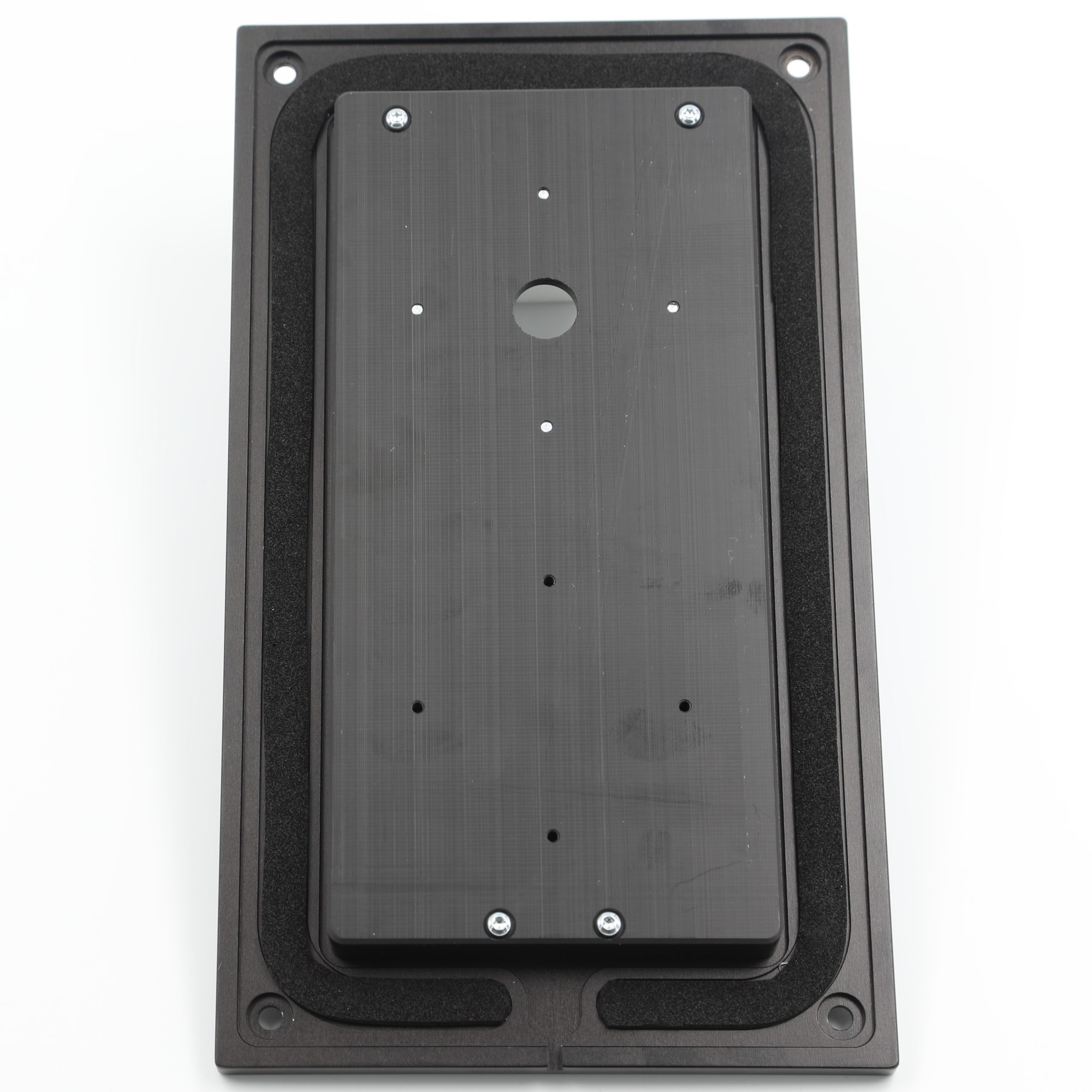

Die Frontplatte enthält auf der Rückseite eine umlaufende Dichtung (Moosgummi 10mm) welche das Eindringen von Wasser in den Kasten verhindert. Bitte beachten Sie, dass hierzu die Front plan auf dem UP- bzw. AP-Kasten aufliegen muss. Steht z.B. Putz über, müssen Sie die Front zusätzlich mit Acryl gegenüber der Wand abdichten.

Oberhalb der Intercom bieten wir Ihnen optional eine Gravur des Familiennamens an. Graviert wird nach dem Eloxieren. Bei hellem Eloxal ist die Schrift dezent sichbar, bei schwarzem Eloxal ist die Schrift hell wie die Farbe des Rohmaterials. Bitte die Gravur getrennt bestellen, Artikelnummer 33-0101G für alle Varianten.

Tipp: Sie können selbst die Gravur mit einem Farbstift in der gewünschten Farbe auslegen.

Der Codetouch der Generation 1 weicht von der Aufbauhöhe ab. Um diesen Höhenunterschied auzugleichen, liefern wir auf Wunsch eine 0,3 mm PVC Folie mit, welche unter die PVC-Wandhalterung des alten Codetouch montiert wird. Bei Verwendung des neuen Codetouch darf die Folie nicht einsetzt werden.

Zusätzliche Informationen

Gewicht 600 g
Größe 260 × 150 × 8 mm
Abmessungen Gehäuseschale

100 x 210 mm, Einbautiefe 13 mm

Befestigung

4 Sicherheits-Senkschrauben mit Stift M5 x 16mm mit Torxantrieb TH25 im Raster 126 x 236 mm.
Die Schrauben sind im Lieferumfang in der jeweiligen Farbe enthalten.
4 x 17-1845 Schraube A2 Hell bei hell eloxierten Frontplatten
4 x 17-1837 Schraube A2 pulverbeschichtet schwarz, bei schwarz eloxierten Frontplatten

Lieferumfang

8 Senkschrauben zur Befestigung der Loxone-Rahmen in der Gehäuseschale
4 Linsenkopfschrauben zur Befestigung der Gehäuseschale an der Frontplatte
4 Senkschrauben TX mit Stift
Eine 0,3 mm starke Ausgleichsfolie ist im Lieferumfang der Varianten 2E grundsätzlich erhalten. Diese ist zur Montage des Codetouch Generation 1 zwischen Gehäuseschale und Montagerahmen des Codetouch zu montieren.

Ursprungsland

Deutschland

Zolltarifnummer

85177000
