Montagekit Typ 3E für Loxone Intercom und CodeTouch sowie Zubehör

241,57 466,48

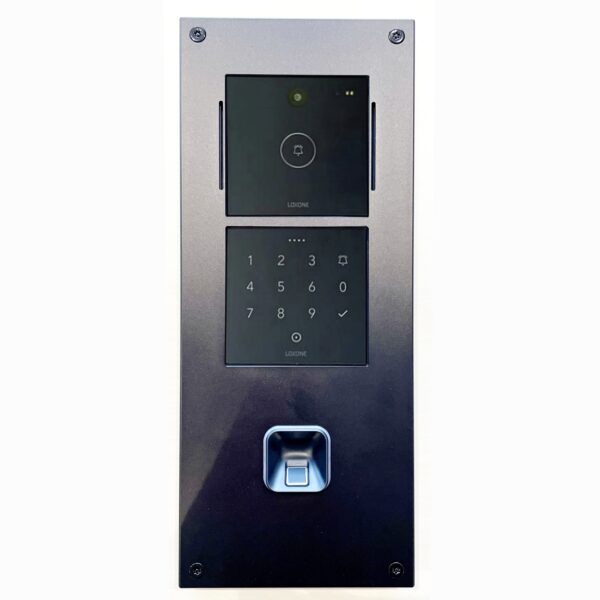

Montagekit Typ 3E für Loxone Intercom und CodeTouch sowie Zubehör wie Ruftasten oder Fingerprintleser.

Zur Montage auf Unterputzkasten 3-fach, Artikel 33-1573C.

Artikelnummer: 33-0101 / 33-0102-1 Kategorie: Schlagwörter: , , ,

Mit dem Montagekit von PebaQ erhalten Sie eine hochwertige und wetterfeste Aluminumfrontplatte, welche direkt auf den Unterputzkasten in der Größe 3-fach montiert wird.

Die für dieses Produkt erforderlichen 2 Einzelrahmen für die neue Intercom und einen Codetouch erhalten Sie beim Loxone Vertrieb, es ist nicht in unserem Lieferumfang enthalten.

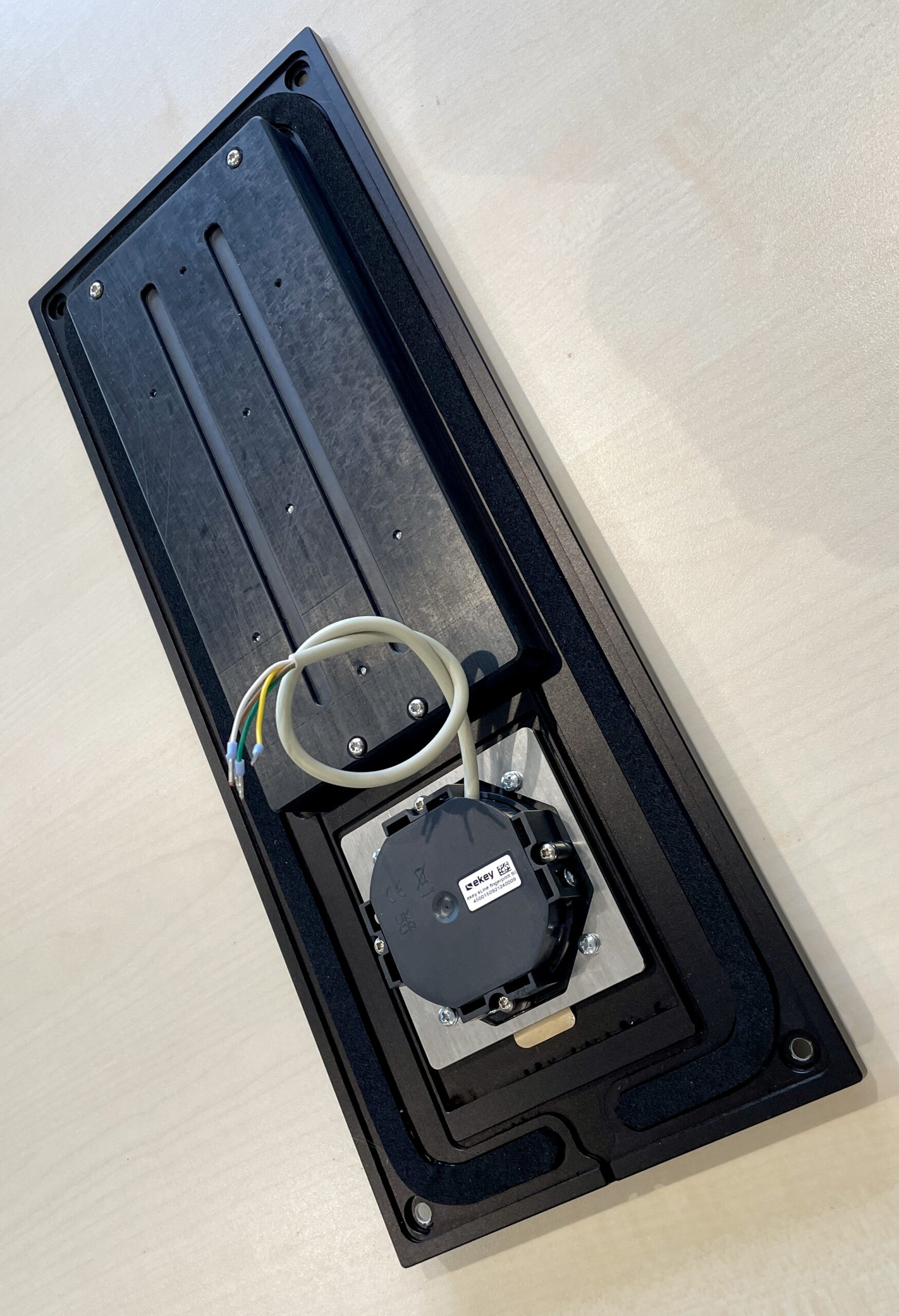

Rückseitig ist eine Gehäuseschale auf die Front gesteckt, in welche die bei Loxone erhältlichen Montagerahmen direkt montiert werden.

Zur Montage auf Unterputzkasten 3-fach, Artikel 33-1573C, bitte getrennt bestellen.

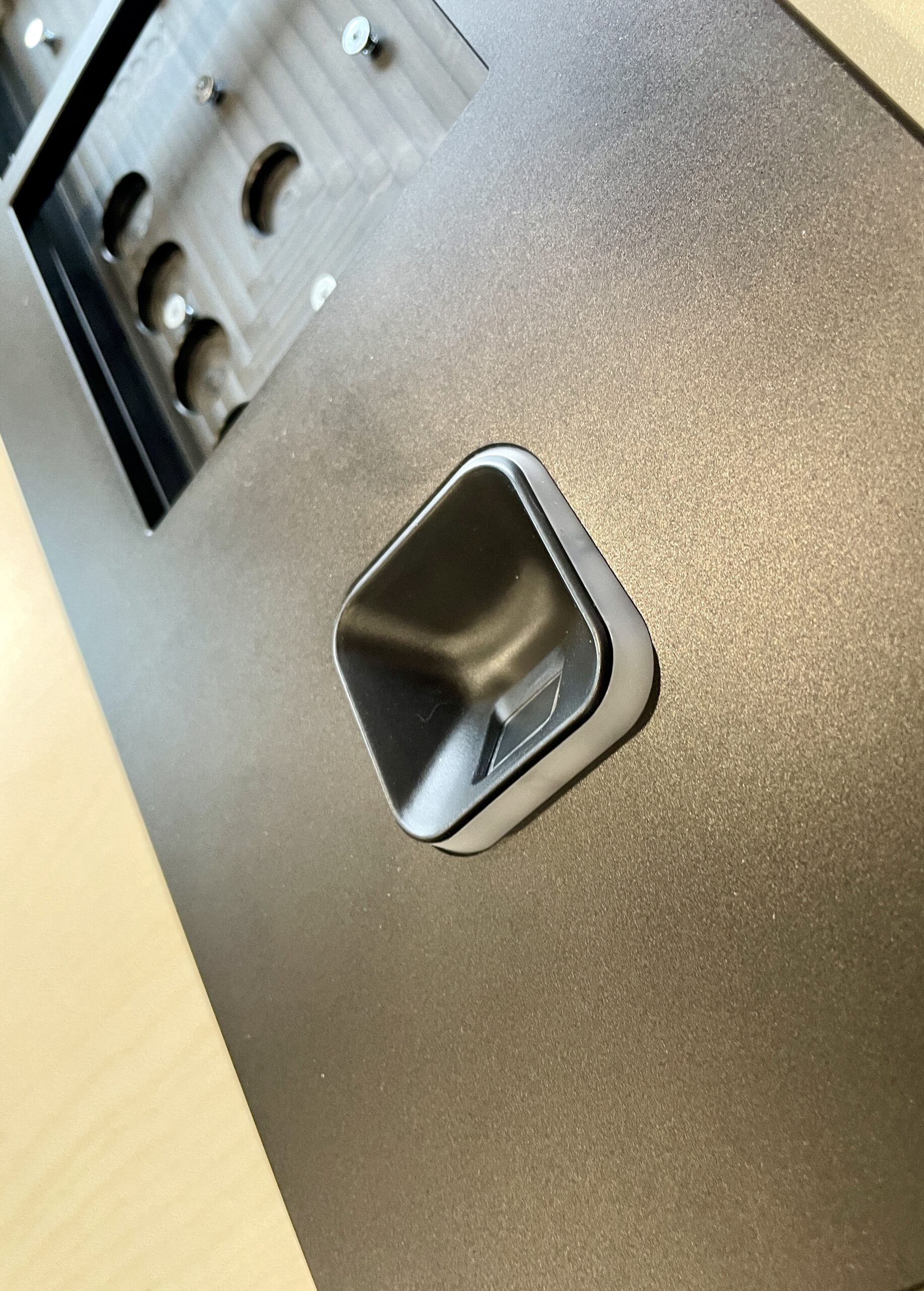

Die Gehäuseschale schließt die Einheit hermetisch ab und leitet den Schall des Lautsprechers nach vorne durch den linken Schlitz der Frontplatte aus. Der rechte Schlitz dient einer symetrischen Optik. An jeder Modulposition gibt es mittig eine Sollbruchstelle, diese brechen Sie nach Bedarf auf und führen die Zuleitung hindurch. Auch hier können Sie nach erfolgter Leitungsführung mit Acryl zusätzlich abdichten.

Die Frontplatte enthält auf der Rückseite eine umlaufende Dichtung (Moosgummi 10mm) welche das Eindringen von Wasser in den Kasten verhindert. Bitte beachten Sie, dass hierzu die Front plan auf dem UP-Kasten aufliegen muss. Steht z.B. Putz über, müssen Sie die Front zusätzlich mit Acryl gegenüber der Wand abdichten.

Oberhalb der Intercom bieten wir Ihnen optional eine Gravur des Familiennamens an. Graviert wird nach dem Eloxieren. Bei hellem Eloxal ist die Schrift dezent sichbar, bei schwarzem Eloxal ist die Schrift hell wie die Farbe des Rohmaterials. Bitte die Gravur getrennt bestellen, Artikelnummer 33-0101G für alle Varianten.

Tipp: Sie können selbst die Gravur mit einem Farbstift in der gewünschten Farbe auslegen.

Der Codetouch der Generation 1 weicht von der Aufbauhöhe ab. Um diesen Höhenunterschied auzugleichen, liefern wir auf Wunsch eine 0,3 mm PVC Folie mit, welche unter die PVC-Wandhalterung des alten Codetouch montiert wird. Bei Verwendung des neuen Codetouch darf die Folie nicht einsetzt werden.

Das Montagekit 3E können Sie in 2 unterschiedlichen Farben und in 4 unterschiedlichen Varianten bezüglich des Zubehörfelds bestellen. Bitte haben Sie Verständnis, dass wir nicht alle 8 Kombinationen ab Lager führen sondern nach Auftragseingang fertigen. Wenn eine Ausführung nicht am Lager ist, beträgt die Lieferzeit 6-8 Wochen.

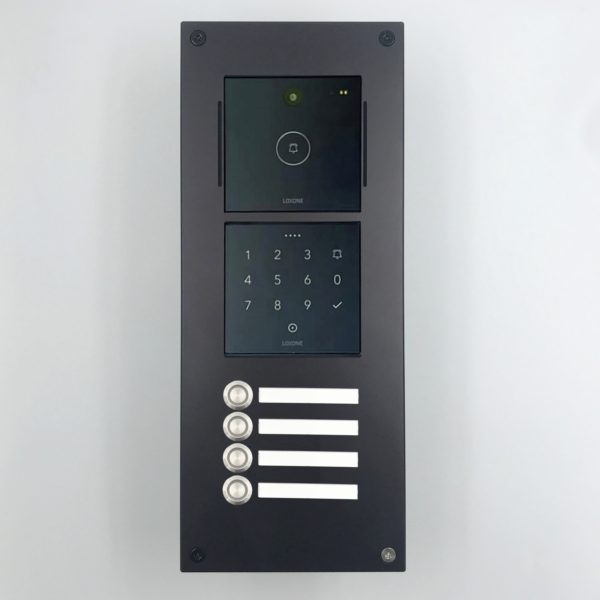

Zu den Varianten mit beleuchteten Ruftasten:

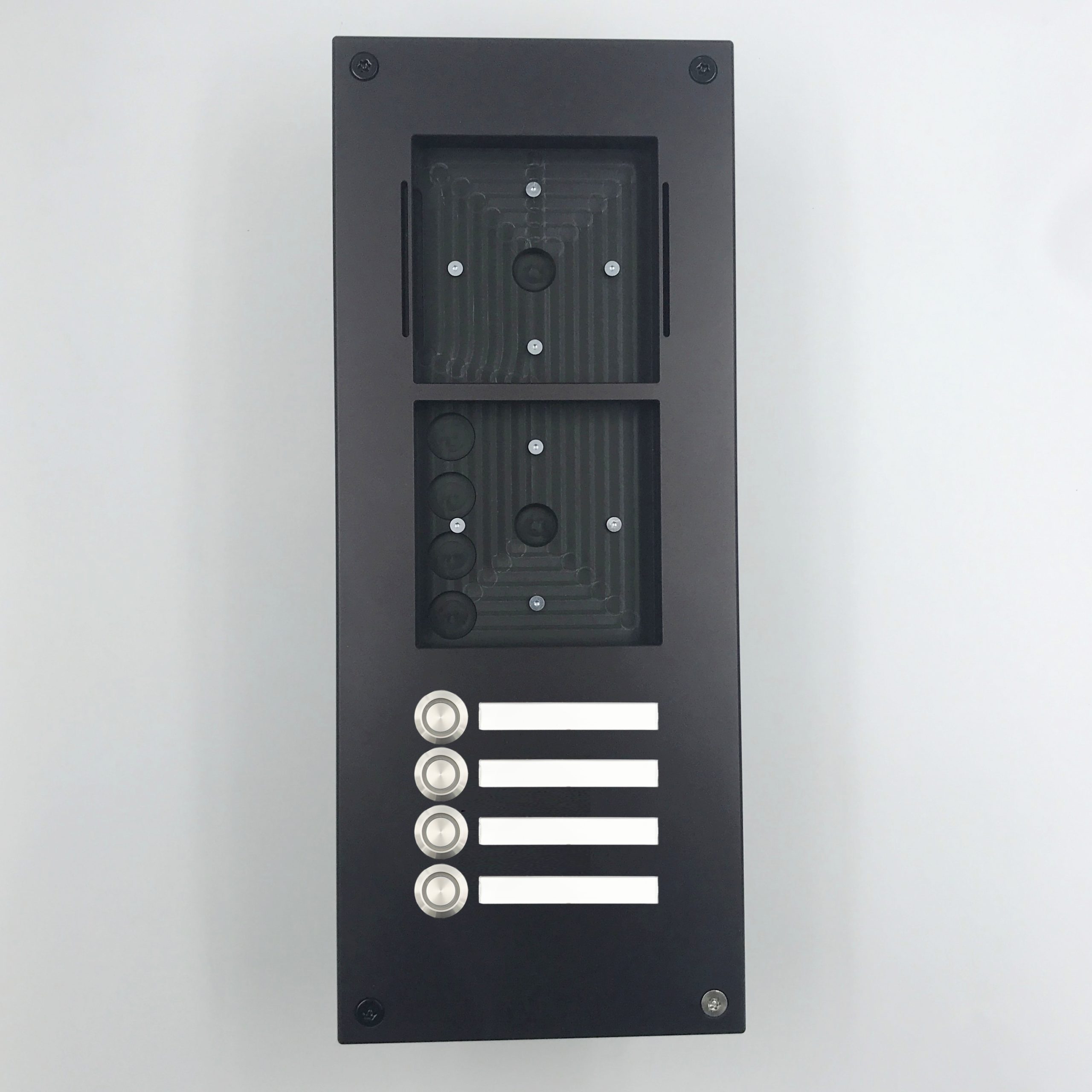

Die Tasten haben eine Edelstahloberfläche und sind in die Frontplatte eingelassen. Neben jeder Taste kann ein Schriftsteifen eingelegt werden, der durch ein Acrylglasfenster abgedeckt und gehalten wird. Die Fenster werden von vorne eingesetzt und haben unten eine kleine Kerbe, um mit einer Nadel das Fenster wieder anheben und entnehmen zu können.

Rückseitig ist ein Kabelsatz vorbereitet. Die gelben Adern sind der Schließerkontakt des Tasters, die Adern rot und blau dienen zur Ansteuerung der LED im Taster mit 24V DC. Der hierzu erforderliche Vorwiderstand befindet sich in der roten Leitung durch Schrumpfschlauch geschützt.

Die Farbe der LED kann durch Wechsel der Polarität umgeschaltet werden. Die LEDs und Tasten werden auf Eingänge bzw. Ausgänge von Loxone-Extensions geführt.

Welche Funktionalität und Programmierung in Verbindung mit dem Miniserver möglich ist, stimmen Sie bitte mit Ihrem Loxone Partner ab. Nach unserer Kenntnis kann die Intercom nicht von mehreren Miniservern angesprochen werden, ebenso ist es nicht möglich mehrere Sprechanlagenbausteine mit einer Intercom zu verbinden.



Zusätzliche Informationen

Gewicht 600 g
Größe 260 × 150 × 8 mm
Ausführung für Zubehör

Bereich geschlossen-Kunde bohrt selbst, FE: Vorbereitung für ekey Typ 101 150, T2: 2 LED-Ruftasten eingebaut, T4: 4 LED-Ruftasten eingebaut

Abmessungen Gehäuseschale

100 x 210 mm, Einbautiefe 13 mm

Befestigung

4 Sicherheits-Senkschrauben mit Stift M5 x 16mm mit Torxantrieb TH25 im Raster 126 x 236 mm.
Die Schrauben sind im Lieferumfang in der jeweiligen Farbe enthalten.
4 x 17-1845 Schraube A2 Hell bei hell eloxierten Frontplatten
4 x 17-1837 Schraube A2 pulverbeschichtet schwarz, bei schwarz eloxierten Frontplatten

Lieferumfang

8 Senkschrauben zur Befestigung der Loxone-Rahmen in der Gehäuseschale
4 Linsenkopfschrauben zur Befestigung der Gehäuseschale an der Frontplatte
4 Senkschrauben TX mit Stift
Eine 0,3 mm starke Ausgleichsfolie ist im Lieferumfang der Varianten 2E grundsätzlich erhalten. Diese ist zur Montage des Codetouch Generation 1 zwischen Gehäuseschale und Montagerahmen des Codetouch zu montieren.

Ursprungsland

Deutschland

Zolltarifnummer

85177000
