Montagekit Typ 2E-VH zur Montage in Briefkästen oder Stelen

154,70 160,65

Mit dieser Variante kann die Intercom mit Codetouch flächenbündig in V2A-Edelstahl Baugruppen wie Briefkästen, Haustüren oder Steelen eingesetzt werden.

Auswahl zurücksetzen

Artikelnummer: 33-0107 / 33-0108 Kategorie: Schlagwörter: , , ,

Mit dieser Variante kann die Intercom mit Codetouch flächenbündig in V2A-Edelstahl Baugruppen wie Briefkästen, Haustüren oder Steelen eingesetzt werden.

Im Stahlbau ist hierzu ein rechteckiger Ausschnitt einzubringen, zur Befestigung sind auf der Rückseite der Stahlplatte 4 Schweißbolzen zu setzen.
Das Bauelement muss von hinten/innen zugänglich sein z.B. über eine Revisionsklappe um die Montage und den Anschluss vornehmen zu können.

Die erforderlichen 2 Einzelrahmen für die neue Intercom und einen Codetouch erhalten Sie beim Loxone Vertrieb, es ist nicht in unserem Lieferumfang enthalten.

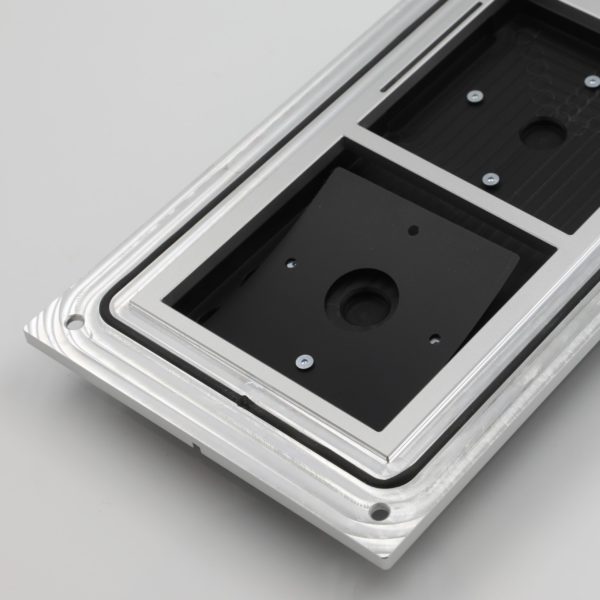

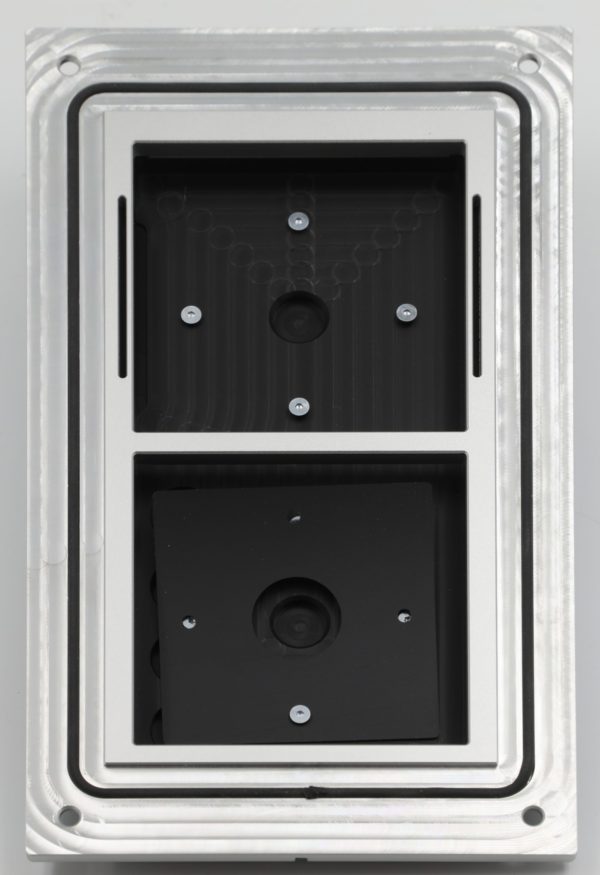

Rückseitig ist eine Gehäuseschale auf die Front gesteckt, in welche die bei Loxone erhältlichen Montagerahmen direkt montiert werden.
Die Gehäuseschale schließt die Einheit hermetisch ab und leitet den Schall des Lautsprechers nach vorne durch den linken Schlitz der Frontplatte aus.
Der rechte Schlitz dient einer symetrischen Optik.

An jeder Modulposition gibt es mittig eine Sollbruchstelle, diese brechen Sie nach Bedarf auf und führen die Zuleitung hindurch. Auch hier können Sie nach erfolgter Leitungsführung mit Acryl zusätzlich abdichten.

Der Codetouch der Generation 1 weicht von der Aufbauhöhe ab. Um diesen Höhenunterschied auzugleichen, wird eine 0,3 mm PVC Folie als mitgeliefert, die unter die PVC-Wandhalterung des alten Codetouch montiert wird. Bei Montage des neuen Codetouch darf die Folie nicht einsetzt werden.

Zusätzliche Informationen

Gewicht 600 g
Größe 260 × 150 × 8 mm
Abmessungen Gehäuseschale

100 x 210 mm, Einbautiefe 13 mm

Befestigung

Mit 4 Schweißbolzen die Rückseitig am V2A angebracht sein müssen

Lieferumfang

8 Senkschrauben zur Befestigung der Loxone-Rahmen in der Gehäuseschale
4 Linsenkopfschrauben zur Befestigung der Gehäuseschale an der Frontplatte
Eine 0,3 mm starke Ausgleichsfolie ist im Lieferumfang der Varianten 2E grundsätzlich erhalten. Diese ist zur Montage des Codetouch Generation 1 zwischen Gehäuseschale und Montagerahmen des Codetouch zu montieren.
