Die PebaQ CNC-Manufaktur bietet hochwertige Montagekits für die neue Loxone Intercom an. Damit kann das neue Produkt direkt in bestehende Installationen eingebaut werden.
Wir gratulieren unserem Kunden Loxone zur erfolgreichen Markteinführung der neuen Loxone Intercom. Diese überzeugt durch ihr zeitloses Design, edelste Materialien, modernste Technik “Made in Germany”, zahlreiche Features, eine nahtlose Integration in jedes Loxone Projekt und vieles mehr!
In der PebaQ CNC-Manufaktur wurden bereits für das Vorgängermodell die hochwertigen Alufrontplatten gefertigt, für alle Nutzer die nun ein Upgrade wünschen oder die die neue Intercom in einer robusten UP-Variante einsetzen wollen, gibt es nun auch das passende Montagekit von PebaQ.
Die Intercom ist flächenbündig in die Front eingesetzt und kann nur nach Ausbau der Front entnommen werden.
Die neue Front passt auf die vorhandenen UP oder AP-Kästen der Loxone Intercom Standard und Loxone Intercom XL.
Eine individuelle Gravur des Familiennamens ist optional mit kurzer Lieferzeit zu realisieren.
Der Schutz vor Regenwasser kann damit verbessert werden.
Varianten der Frontplatte mit weiteren Tasten, oder nur einer Intercom ohne Codetouch und auch die Integration von weiterer Produkte wie z.B. einem Fingerprintleser stellen wir zur Verfügung.
Alles über die neue Loxone Intercom finden Sie hier.
16.11.2021Die Produkte können nun über unseren Online-Shop bestellt werden
02.11.2021 Variante T4 mit 4 Ruftasten aufgenommen
19.10.2021 Die Montagesets sind ab Lager lieferbar, siehe unten.
20.07.2021 Neue Version 2E erstellt um sowohl alten als auch neuen Codetouch verwenden zu können
07.06.2021 Nun sind die ersten Teile gefertigt und wir denken das kann sich sehen lassen
05.05.2021 Produktvorstellung Montageset Unterputz für Loxone Intercom
Erfahren Sie nachfolgend mehr über dieses Produkt

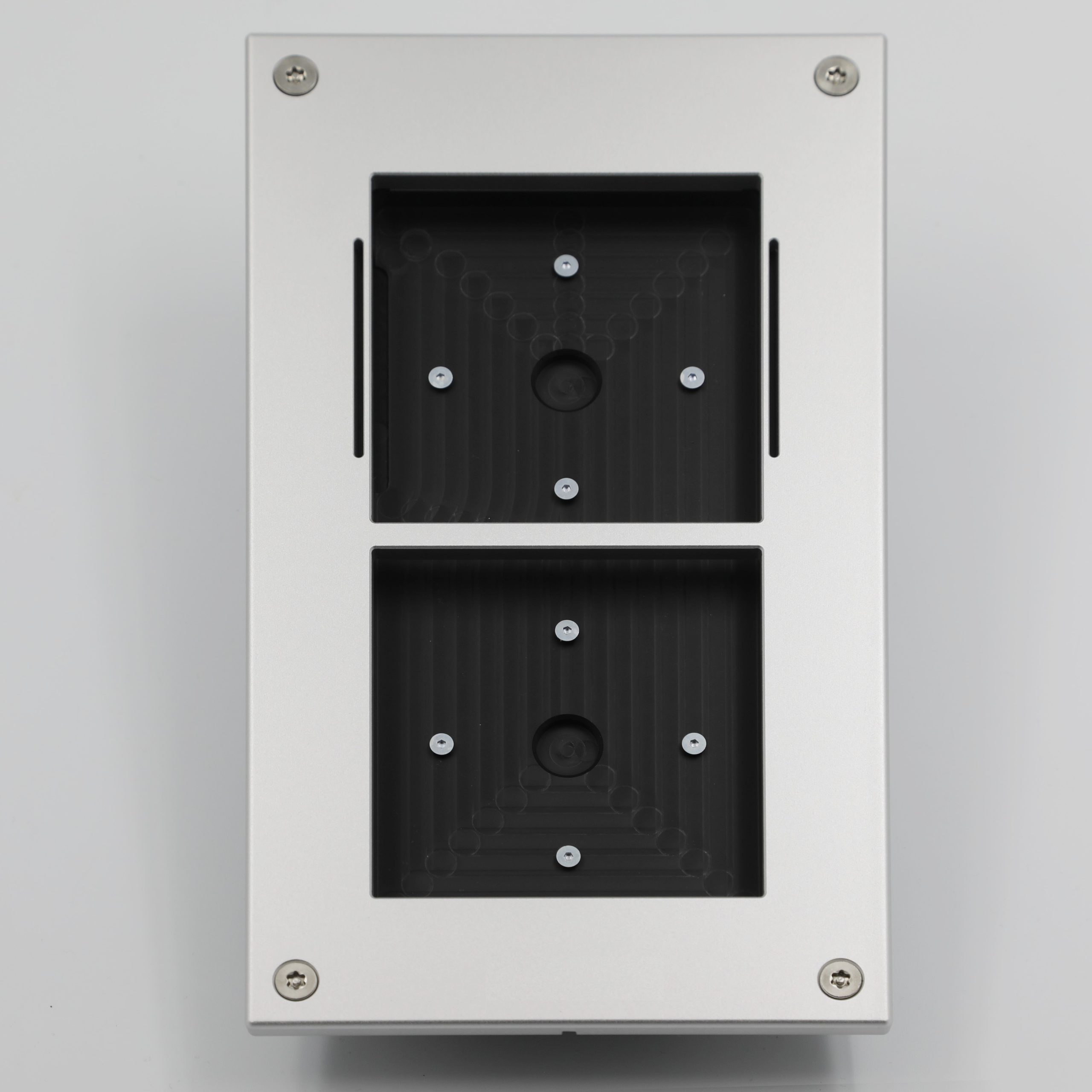

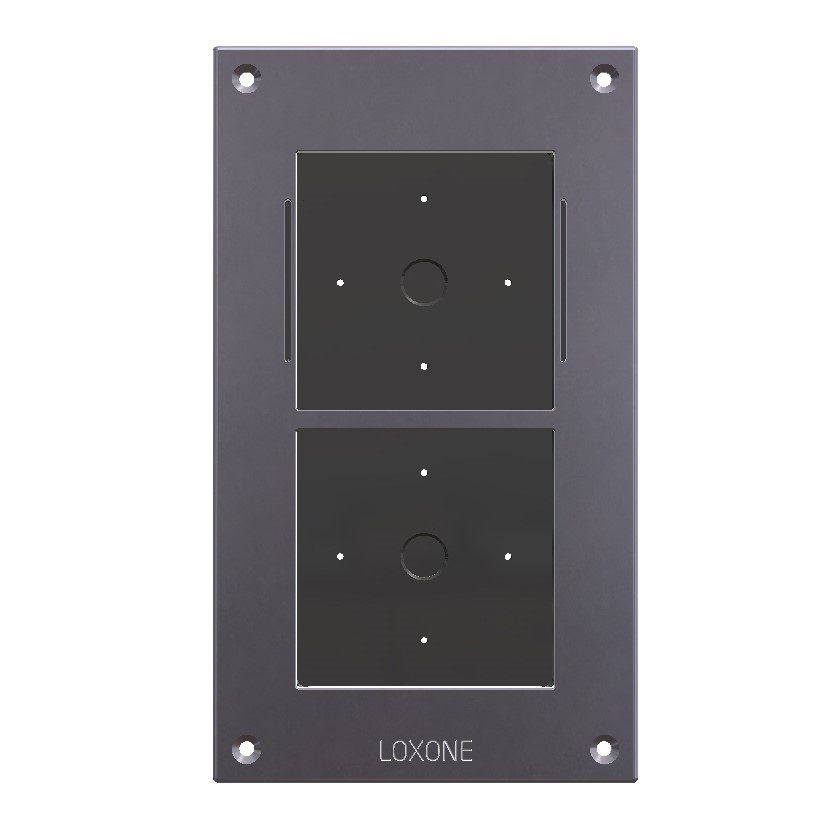

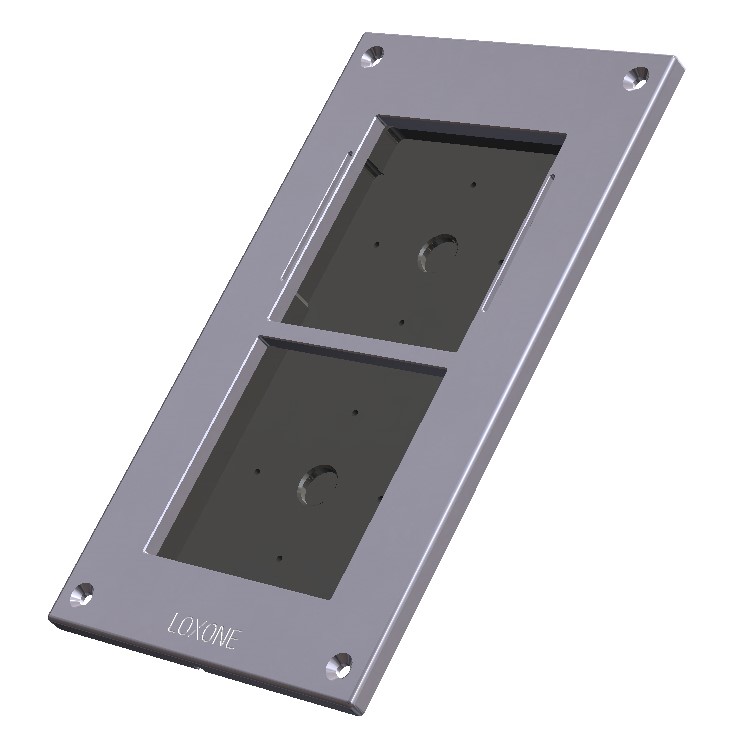

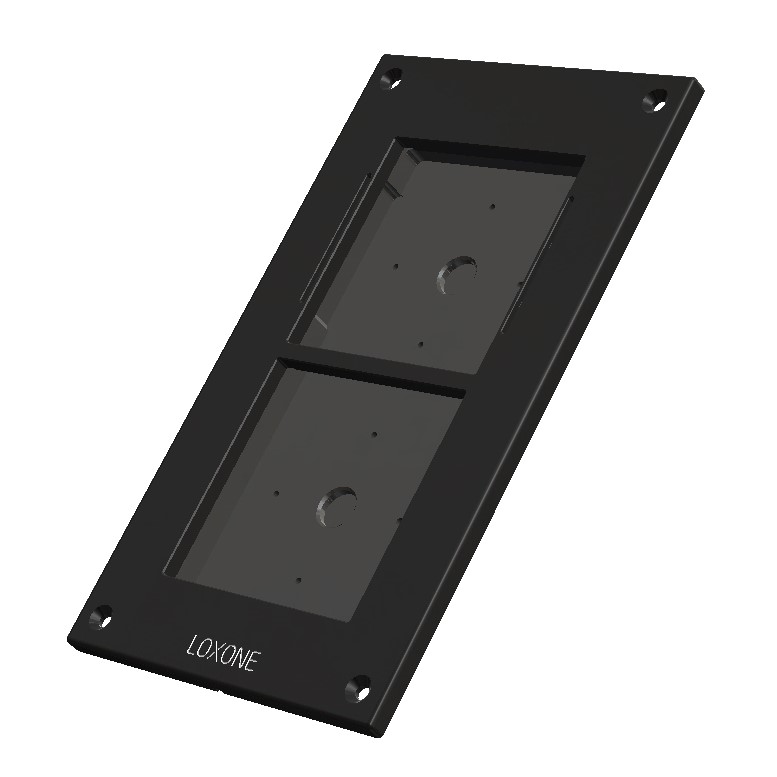

Variante 2E mit 2 Einzelrahmen für den Einbau beider Codetouch Versionen
Mit dem Montagekit von PebaQ erhalten Sie eine hochwertige und wetterfeste Aluminumfrontplatte, welche direkt auf den Unterputz- oder Aufputzkasten der früheren Intercom Generation montiert wird.

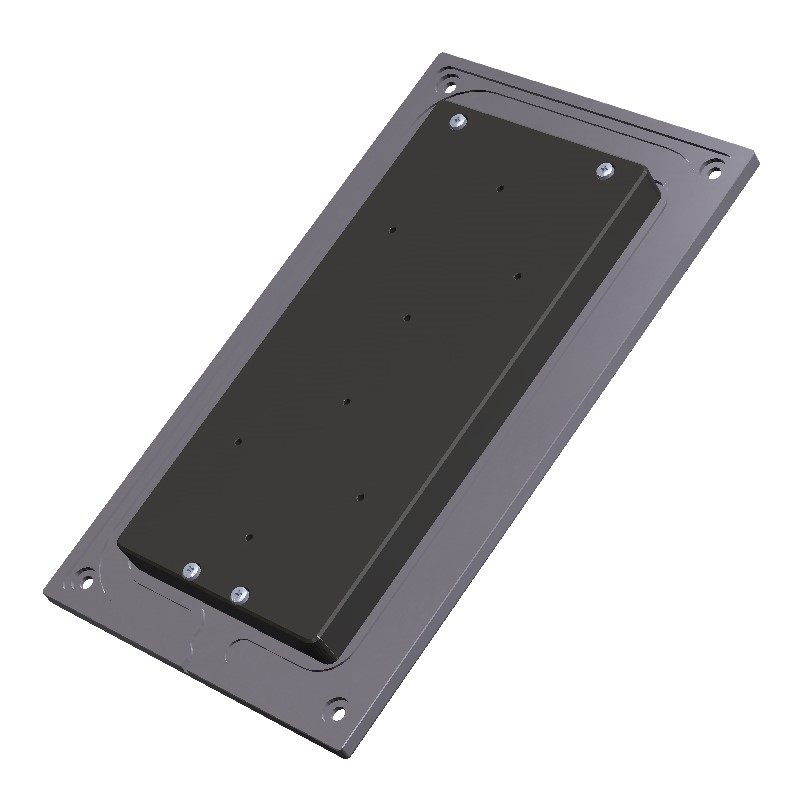

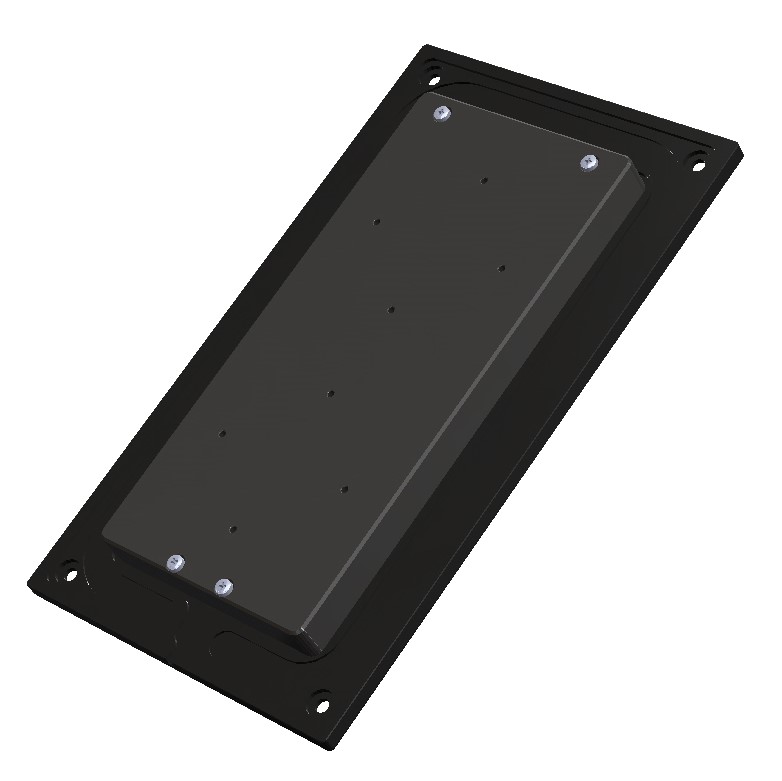

Rückseitig ist eine Gehäuseschale auf die Front gesteckt, in welche die bei Loxone erhältlichen Montagerahmen direkt montiert werden.

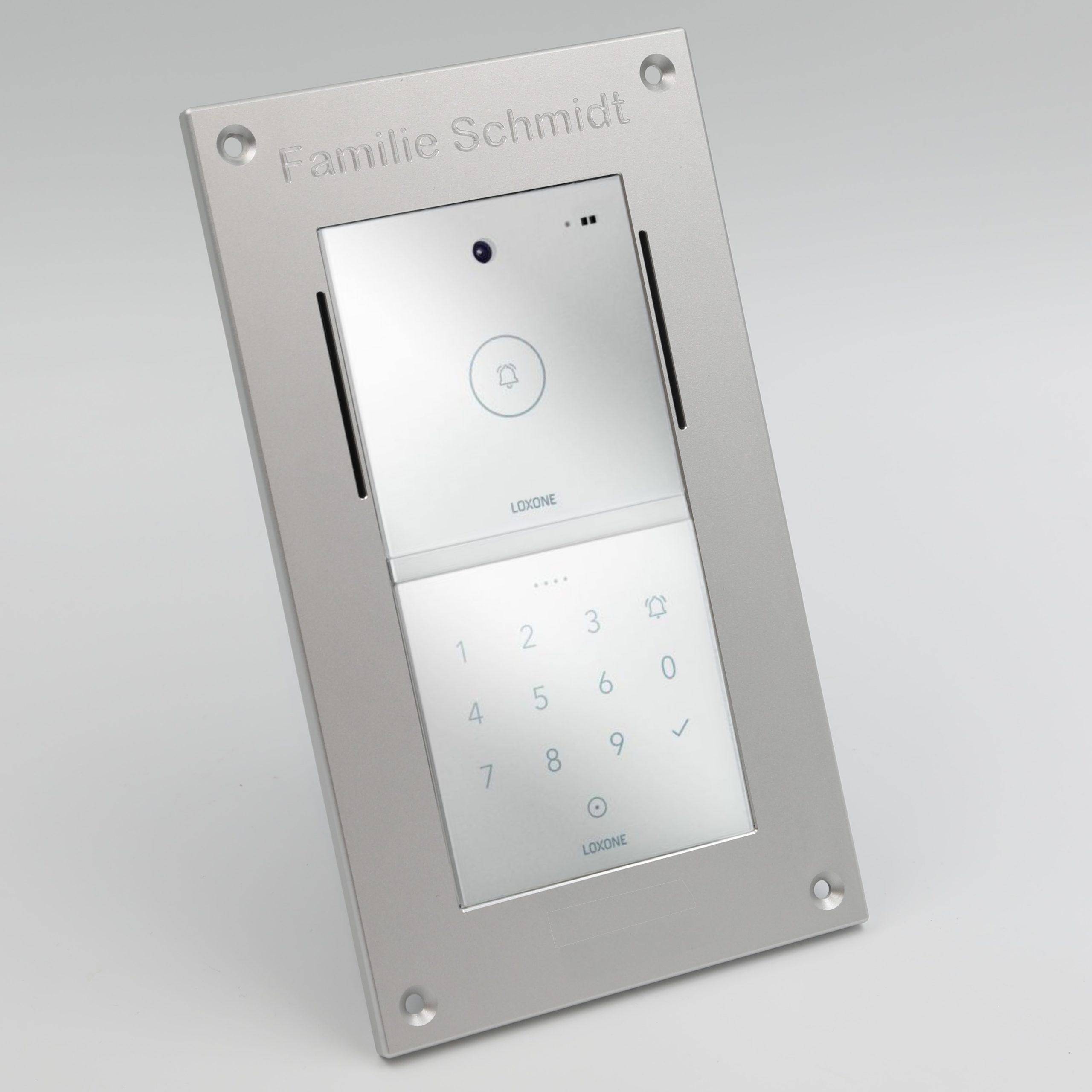

Oberhalb der Intercom bieten wir Ihnen optional eine Gravur des Familiennamens an. Graviert wird nach dem Eloxieren. Bei hellem Eloxal ist die Schrift dezent sichbar, bei schwarzem Eloxal ist die Schrift hell wie die Farbe des Rohmaterials.
Tipp: Sie können selbst die Gravur mit einem Farbstift in der gewünschten Farbe auslegen.
Loxone bietet für die Montage von Intercom und Codetouch einen Doppelrahmen an, dieser erfordert jedoch die Verwendung des ebenfalls neuen Codetouch.
Um sowohl den alten als auch den neuen Codetouch einsetzen zu können, haben wir die Variante 2E entwickelt, welche 2 Einzelrahmen aufnehmen kann.
Der Codetouch der Generation 1 weicht von der Aufbauhöhe ab. Um diesen Höhenunterschied auzugleichen, wird eine 0,3 mm PVC Folie als mitgeliefert, die unter die PVC-Wandhalterung des alten Codetouch montiert wird. Bei Montage des neuen Codetouch darf die Folie nicht einsetzt werden.
Artikelnummer:
33-0101 Hell eloxiert
Artikelnummer:

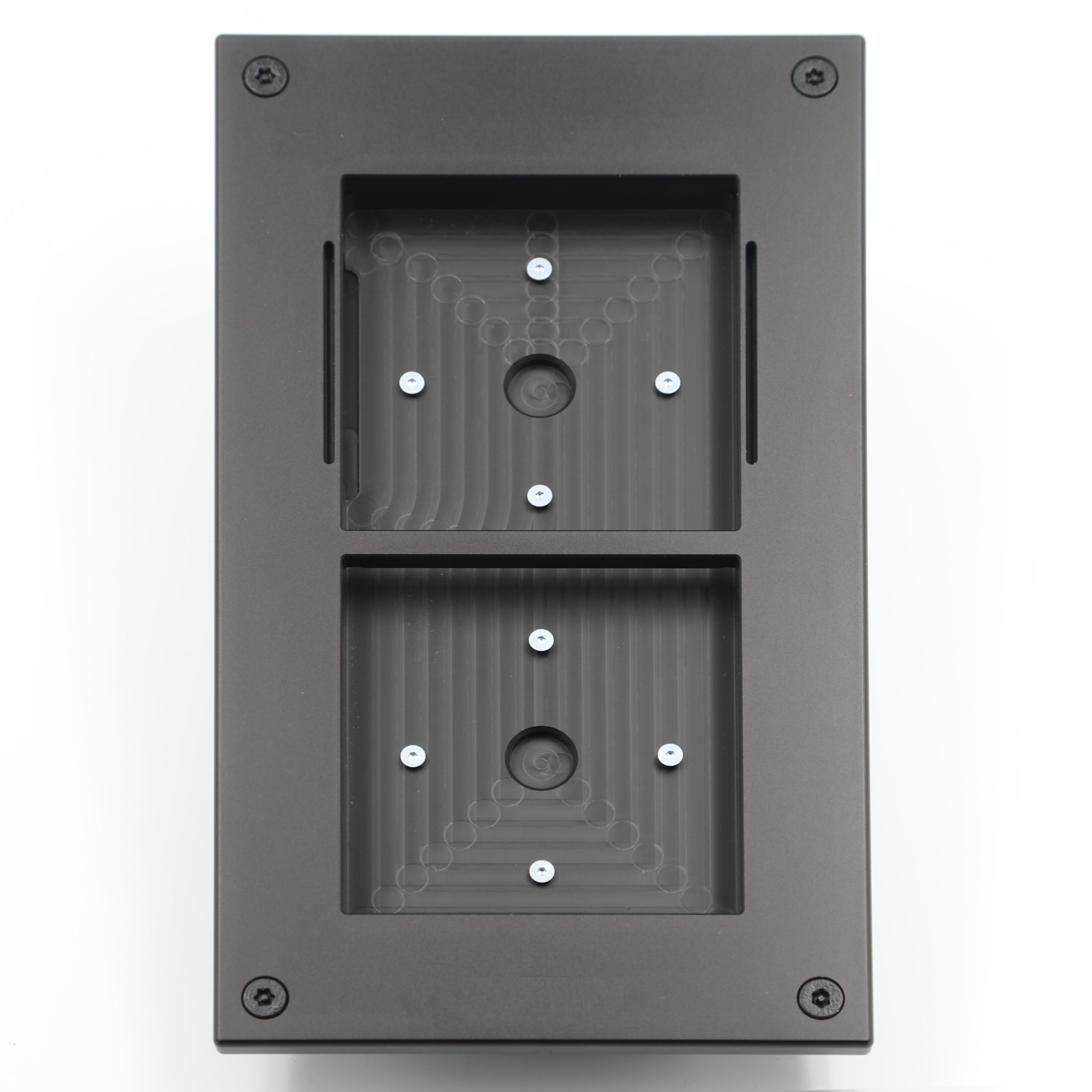

33-0102 Schwarz eloxiert

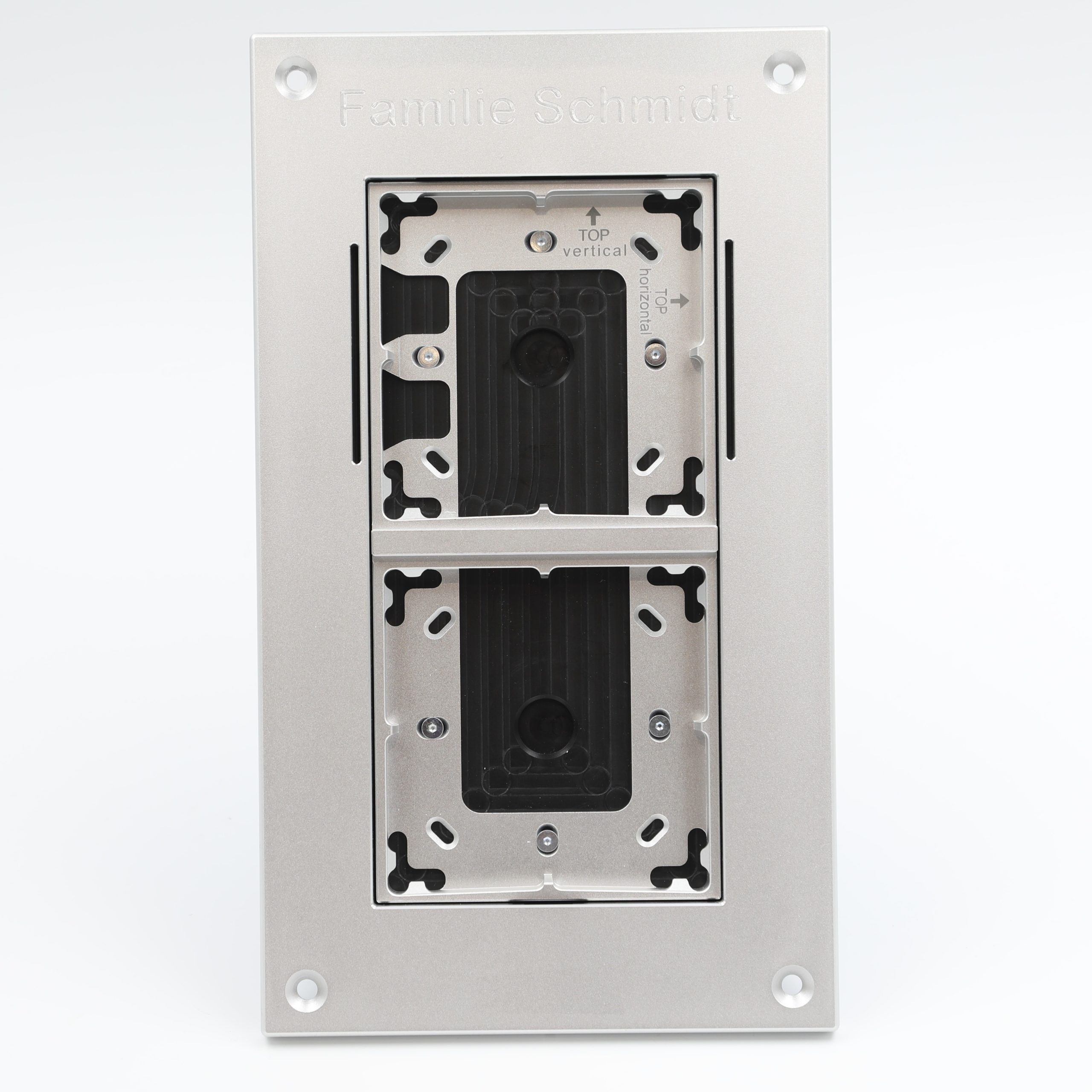

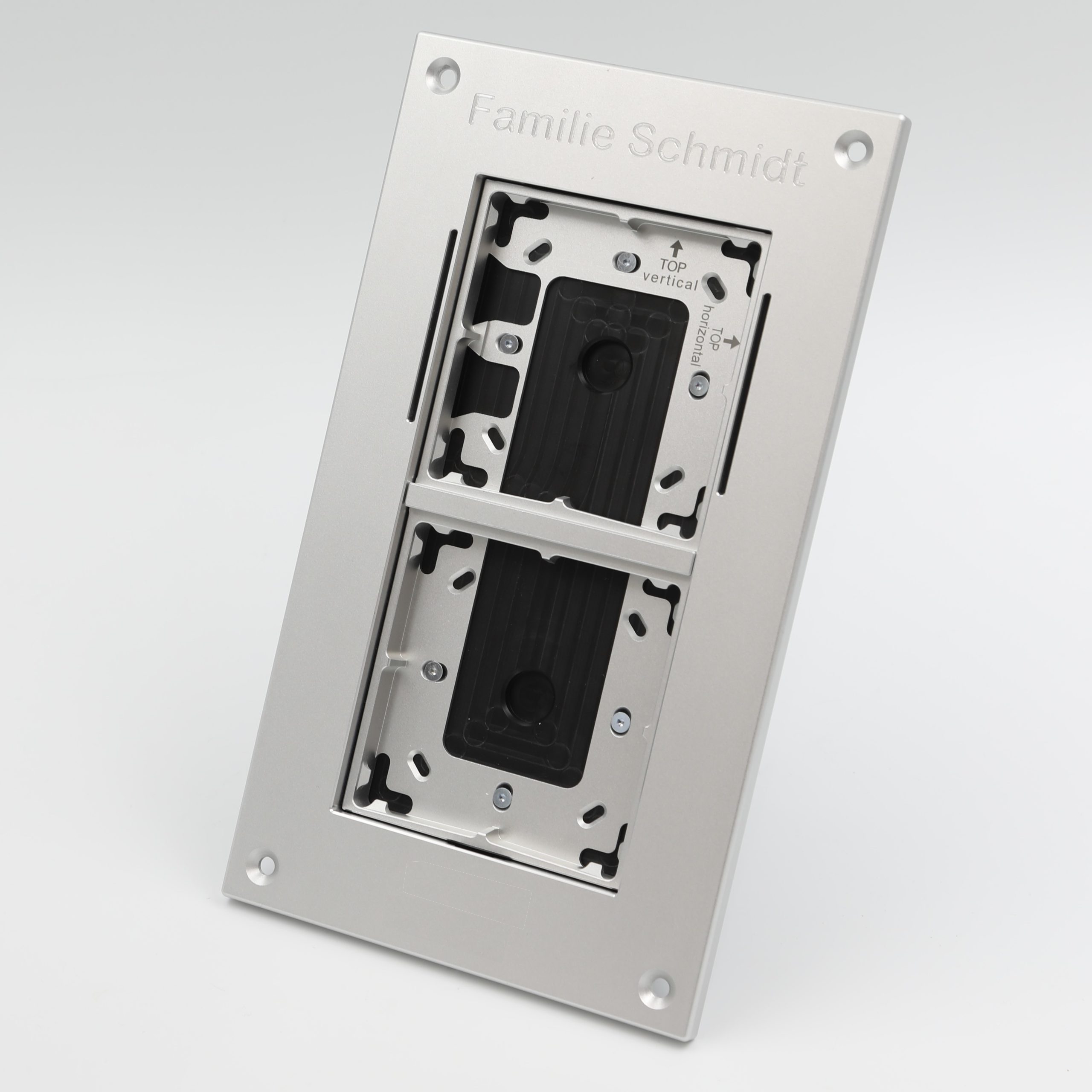

Variante 2X zur Verwendung des Loxone 2-fach Rahmens
Mit dem Montagekit von PebaQ erhalten Sie eine hochwertige und wetterfeste Aluminumfrontplatte, welche direkt auf den Unterputz- oder Aufputzkasten der früheren Intercom Generation montiert wird.
Rückseitig ist eine Gehäuseschale auf die Front gesteckt, in welche der bei Loxone erhältliche 2-fach Montagerahmen direkt montiert wird.
Die Gehäuseschale schließt die Einheit hermetisch ab und leitet den Schall des Lautsprechers nach vorne durch den linken Schlitz der Frontplatte aus. Der rechte Schlitz dient einer symetrischen Optik.
Die Frontplatte enthält auf der Rückseite eine umlaufende Dichtung (Moosgummi 10mm) welche das Eindringen von Wasser in den Kasten verhindert. Bitte beachten Sie, dass hierzu die Front plan auf dem UP- bzw. AP-Kasten aufliegen muss. Steht z.B. Putz über, müssen Sie die Front zusätzlich mit Acryl gegenüber der Wand abdichten.
Oberhalb der Intercom bieten wir Ihnen optional eine Gravur des Familiennamens an. Graviert wird nach dem Eloxieren. Bei hellem Eloxal ist die Schrift dezent sichbar, bei schwarzem Eloxal ist die Schrift hell wie die Farbe des Rohmaterials.
Tipp: Sie können selbst die Gravur mit einem Farbstift in der gewünschten Farbe auslegen.
Die Gehäuseschale ist komplett geschlossen. An jeder Modulposition gibt es mittig eine Sollbruchstelle, diese brechen Sie nach Bedarf auf und führen die Zuleitung hindurch. Auch hier können Sie nach erfolgter Leitungsführung mit Acryl zusätzlich abdichten.
Beispiel:
Gravur des Firmennamens auf schwarzem Eloxal.
Artikelnummern:
33-0105 Hell eloxiert
33-0106 Schwarz eloxiert

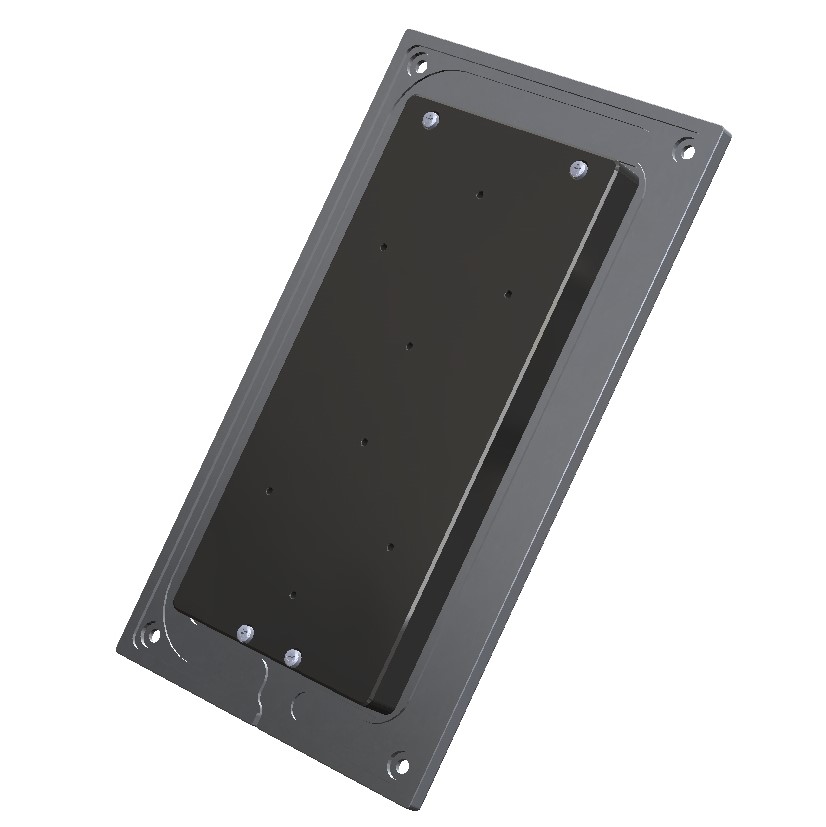

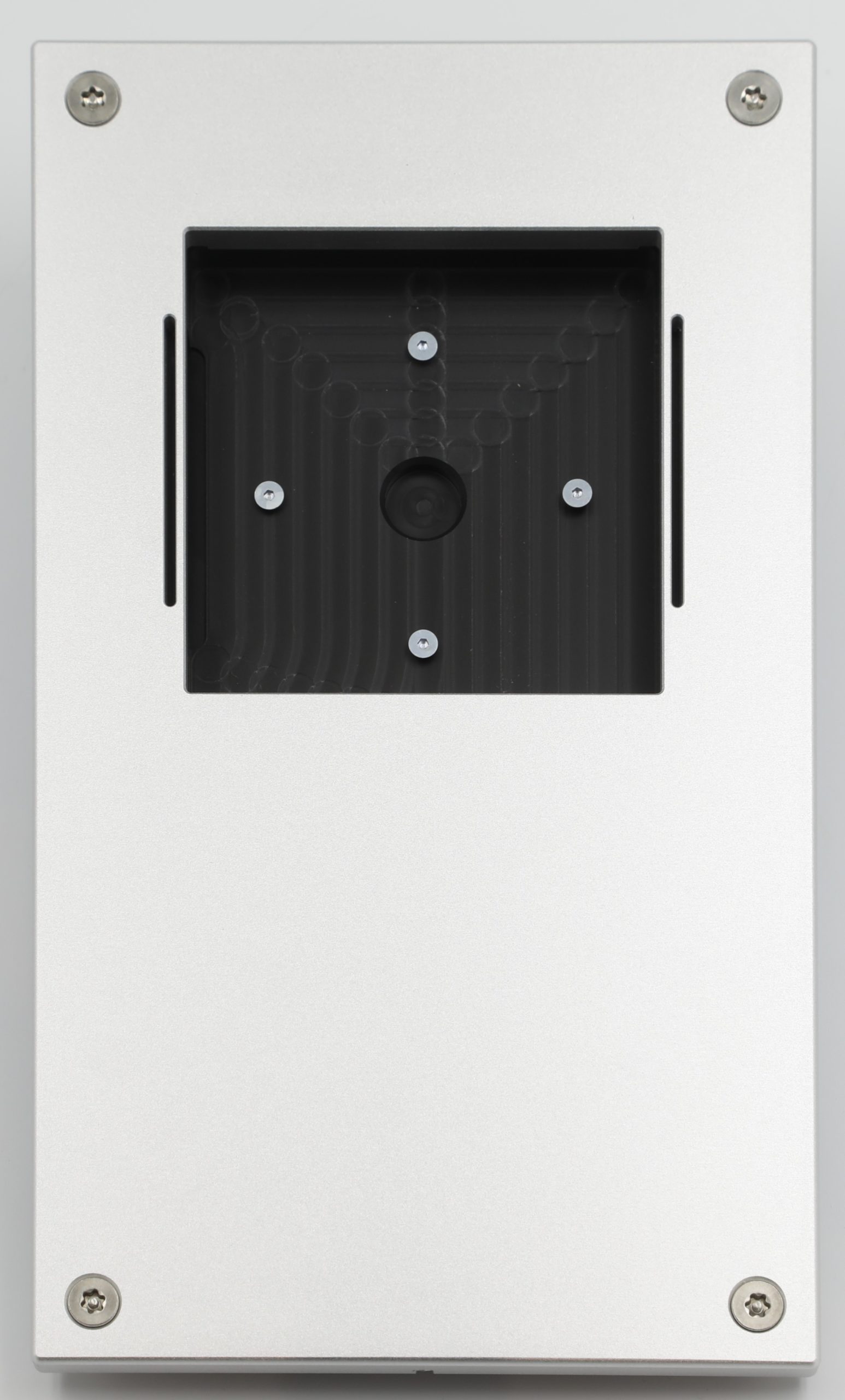

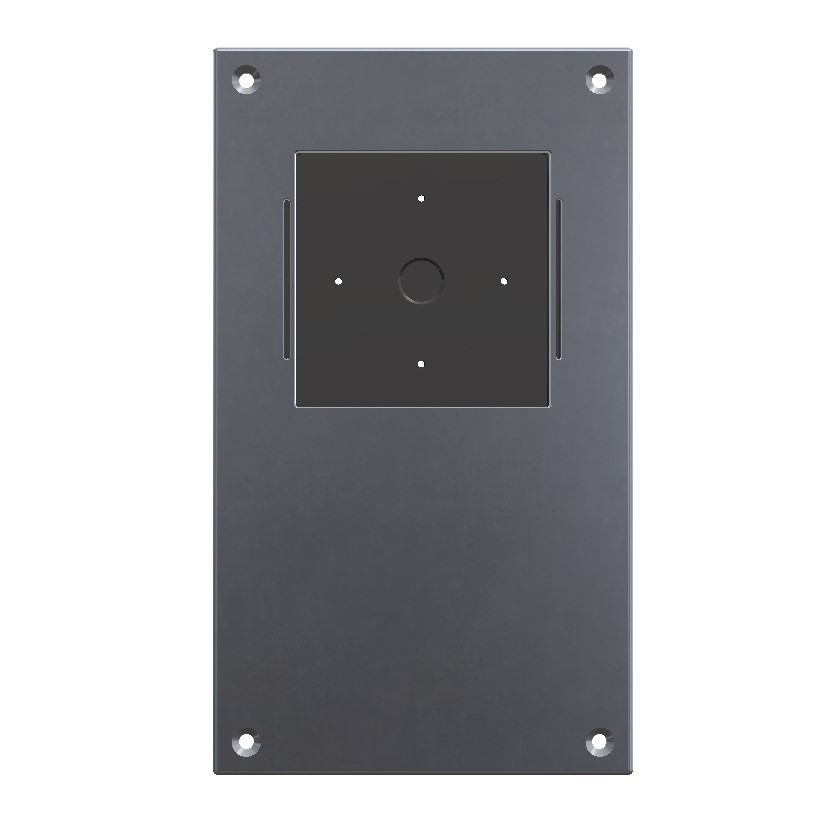

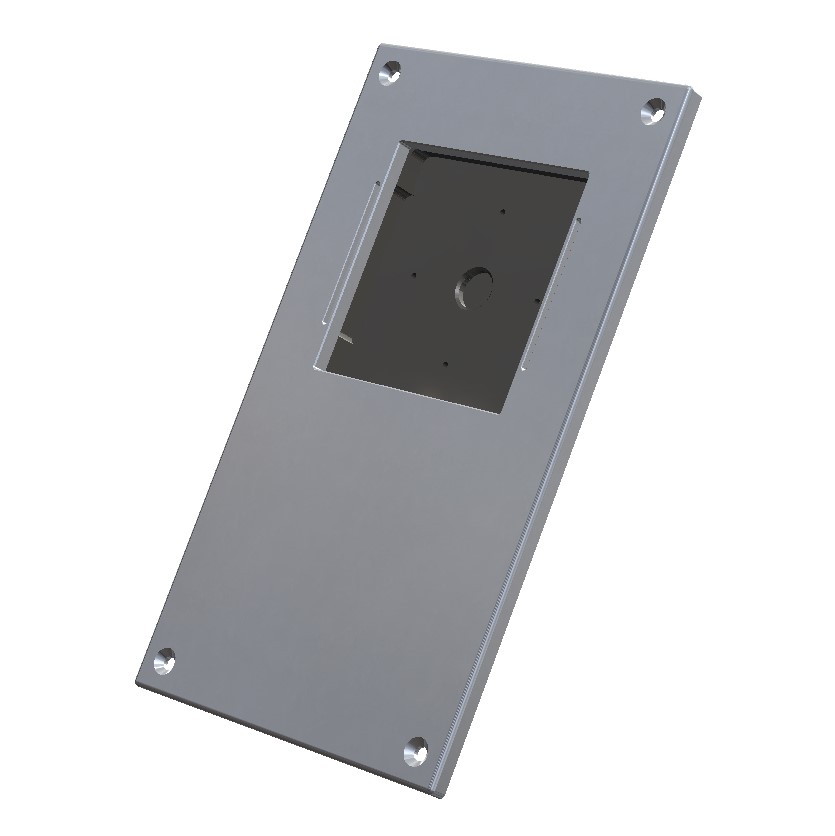

Version 1E für Anwendungen ohne Codetouch
Wenn kein Codetouch eingesetzt werden soll, bieten wir das Montagekit in der Version 1E in den Ausführung Hell und Schwarz eloxiert an.
Artikelnummern:
33-0103 Hell eloxiert
33-0104 Schwarz eloxiert
Der Aufbau und die Gehäuseschale sind identisch. Die Materialstärke im unteren Bereich beträgt 3mm und erlaubt somit bei Bedarf Bohrungen für weitere Elemente wie z.B. einen iButton-Reader.

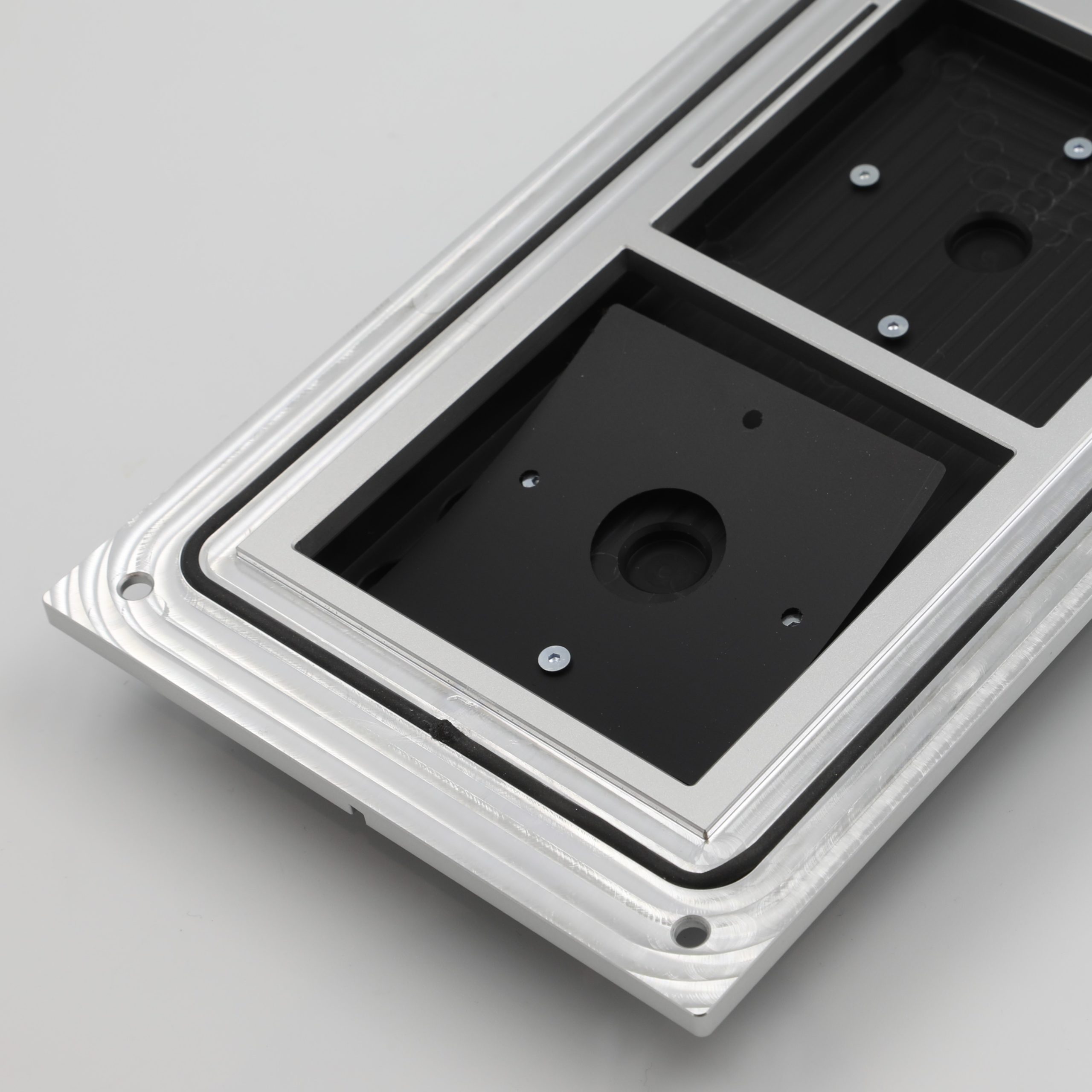

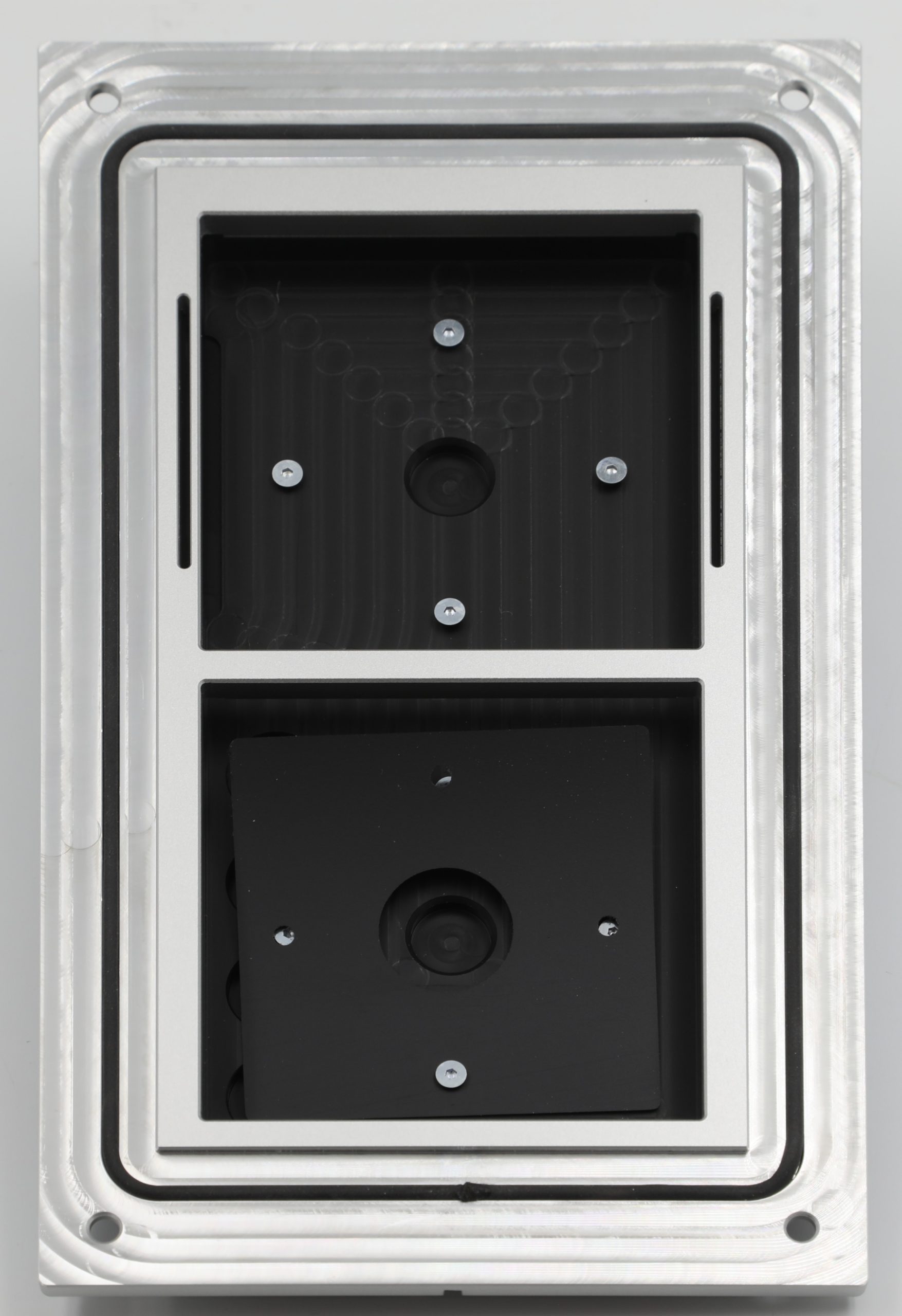

Version 2E-VH zur Montage in V2A-Ausschnitte wie Briefkästen oder Steelen
Mit dieser Variante kann die Intercom mit Codetouch flächenbündig in V2A-Edelstahl Baugruppen wie Briefkästen, Haustüren oder Steelen eingesetzt werden.
Artikelnummern:
33-0107 Hell eloxiert
33-0108 Schwarz eloxiert
Im Stahlbau ist hierzu ein rechteckiger Ausschnitt einzubringen, zur Befestigung sind auf der Rückseite der Stahlplatte 4 Schweißbolzen zu setzen.
Das Bauelement muss von hinten/innen zugänglich sein z.B. über eine Revisionsklappe um die Montage und den Anschluss vornehmen zu können.

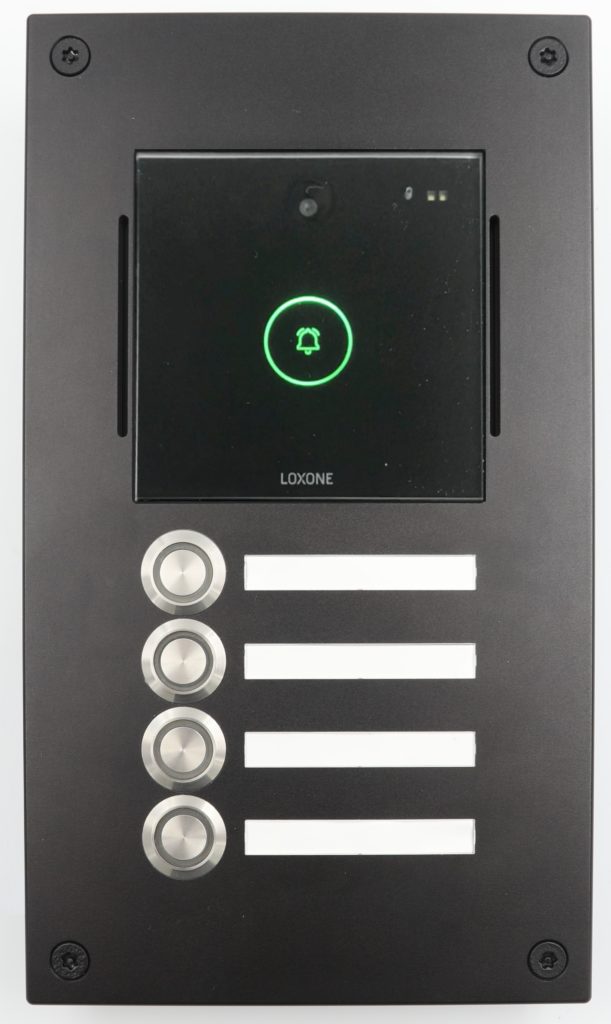

Version 1ET4 Enthält 4 Ruftasten mit LED-Beleuchtung
Auf Nachfrage mehrerer Loxone Partner haben wir eine Frontplatte mit 4 beleuchteten Ruftasten entwickelt. Die Tasten haben eine Edelstahloberfläche und sind in die Frontplatte eingelassen.
Neben jeder Taste kann ein Schriftsteifen eingelegt werden, der durch ein Acrylglasfenster abgedeckt und gehalten wird. Die Fenster werden von vorne eingesetzt und haben unten eine kleine Kerbe, um mit einer Nadel das Fenster wieder anheben und entnehmen zu können.
Artikelnummern:
33-0104T4 Schwarz eloxiert
Rückseitig ist ein Kabelsatz vorbereitet. Die gelben Adern sind der Schließerkontakt des Tasters, die Adern rot und blau dienen zur Ansteuerung der LED im Taster mit 24V DC. Der hierzu erforderliche Vorwiderstand befindet sich in der roten Leitung durch Schrumpfschlauch geschützt.
Die Farbe der LED kann durch Wechsel der Polarität umgeschaltet werden. Die LEDs und Tasten werden auf Eingänge bzw. Ausgänge von Loxone-Extensions geführt.
Welche Funktionalität und Programmierung in Verbindung mit dem Miniserver möglich ist, stimmen Sie bitte mit Ihrem Loxone Partner ab. Nach unserer Kenntnis kann die Intercom nicht von mehreren Miniservern angesprochen werden, ebenso ist es nicht möglich mehrere Sprechanlagenbausteine mit einer Intercom zu verbinden.
Die in den Abbildungen gezeigte Intercom ist nicht im Lieferungumfang enthalten und muss mit dem Montagerahmen bei Loxone bestellt werden.
Auslieferungszustand:
4 Schriftstreifen weiss neutral eingelegt
Beschriftungsbeispiel:
Foliendruck per Farblaserdrucker
Technische Daten
| Abmessungen Frontplatte | 150 x 260 x 8 mm |
| Abmessungen Gehäuseschale | 100 x 210 mm, Einbautiefe 13 mm |
| Befestigung | 4 Senkschrauben M5 x 16mm mit Torxantrieb TH25 im Raster 126 x 236 mm. Der Schraubensatz ist Lieferumfang mit enthalten. |
| Gesamtgewicht | 600 Gramm |
| Farben |
Eloxiert lieferbar in Hell-Natur EV1 oder Schwarz-EV6. Hinweis: Bitte verwenden Sie an Montageorten mit starker Sonneneinstrahlung ausschließlich die Variante in Hell-Natur EV1. Die schwarzen erwärmen sich in der Sonne, somit besteht die Gefahr funktionaler Ausfälle. |
| Lieferumfang Schraubensatz |
4 bzw. 8 Senkschrauben zur Befestigung der Loxone-Rahmen in der Gehäuseschale 4 Linsenkopfschrauben zur Befestigung der Gehäuseschale an der Frontplatte 4 Senkschrauben TX mit Stift entsprechend der jeweiligen Farbe. |
| PVC-Ausgleichsfolie | Eine 0,3 mm starke Ausgleichsfolie ist im Lieferumfang der Varianten 2E grundsätzlich erhalten. Diese ist zur Montage des Codetouch Generation 1 zwischen Gehäuseschale und Montagerahmen des Codetouch zu montieren. |
Konditionen
- Die Lieferung erfolgt inklusive Verpackung ab Werk, UPS Versandgebühren berechnen wir weiter.
- Wiederverkäufer und Loxonepartner erhalten einen zusätzlichen Rabatt, bitte per Mail anfragen.
- Auslieferung nur in Länder der EU und in die Schweiz. Erstlieferung Vorauskasse, Folgelieferungen 14 Tage netto.
- Alle Preisangaben netto, zzgl. der jeweils gültigen Mwst.
- Mengenstaffeln:
- ab 3 Sets: 5%
- ab 5 Sets: 10%
- ab 10 Sets: 15%
