15.10.2020 Smart Home leicht bedient

Mit der neuen Wallmount von PebaQ haben Sie auch an sensiblen Stellen mit wenig Platz den gewohnten Zugriff auf alle wichtigen Funktionen in ihrem SmartHome System.

Das Beispiel zeigt einen Saunabereich welcher mit Loxone ausgerüstet ist. Die App erlaubt dabei die Bedienung der Sauna, auch das Bearbeiten eines Türrufs und vieles mehr.

Tipp: Kein iPhone 7 mehr vorhanden ? Dann einfach ein Rework-Gerät bestellen, z. B. bei www.backmarket.de mit 36 Monaten Garantie.
Das iPhone 7 ist als Reworkgerät kostengünstig zu erhalten und bildet damit eine langlebige Bedienstelle für Ihr Objekt. Es wird sicherlich noch bis Ende 2021 von Apple mit Updates unterstützt.

Wallmounts für andere Modelle stellen wir gerne auf Anfrage her.

Alternativ zum 230V-Steckernetzteil: Das 24V SupplyKit von PebaQ findet direkt in der Wallmount Platz.

36-0293_001_20200504UM_EyePat Mini_Komplettsystem_Wand

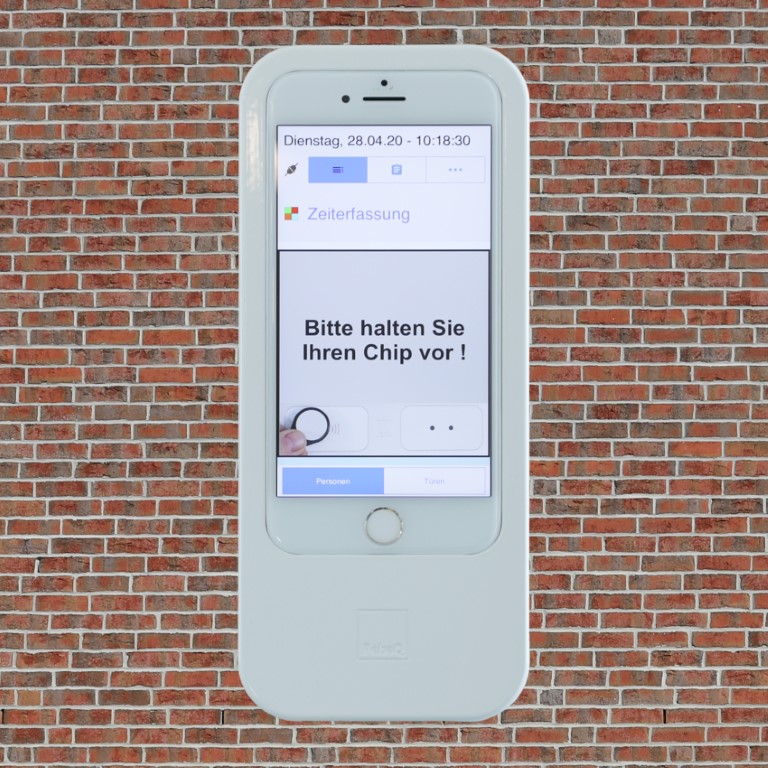

Terminal zur Zeiterfassung

Als Komplettsystem mit iPhone, Transponderleser und der QPortier Mobile App bietet die PebaQ diese Lösung ebenfalls zur Arbeitszeiterfassung an.

Mitarbeiter sehen dort den Anwesenheitsstatus ihrer Kollegen, können die eigenen Zeitkonten aufrufen und sich ein- und ausloggen.

Das Beispiel zeigt, dass auch für ein iPhone eine vielseitige Verwendbarkeit in der Gebäudetechnik besteht.

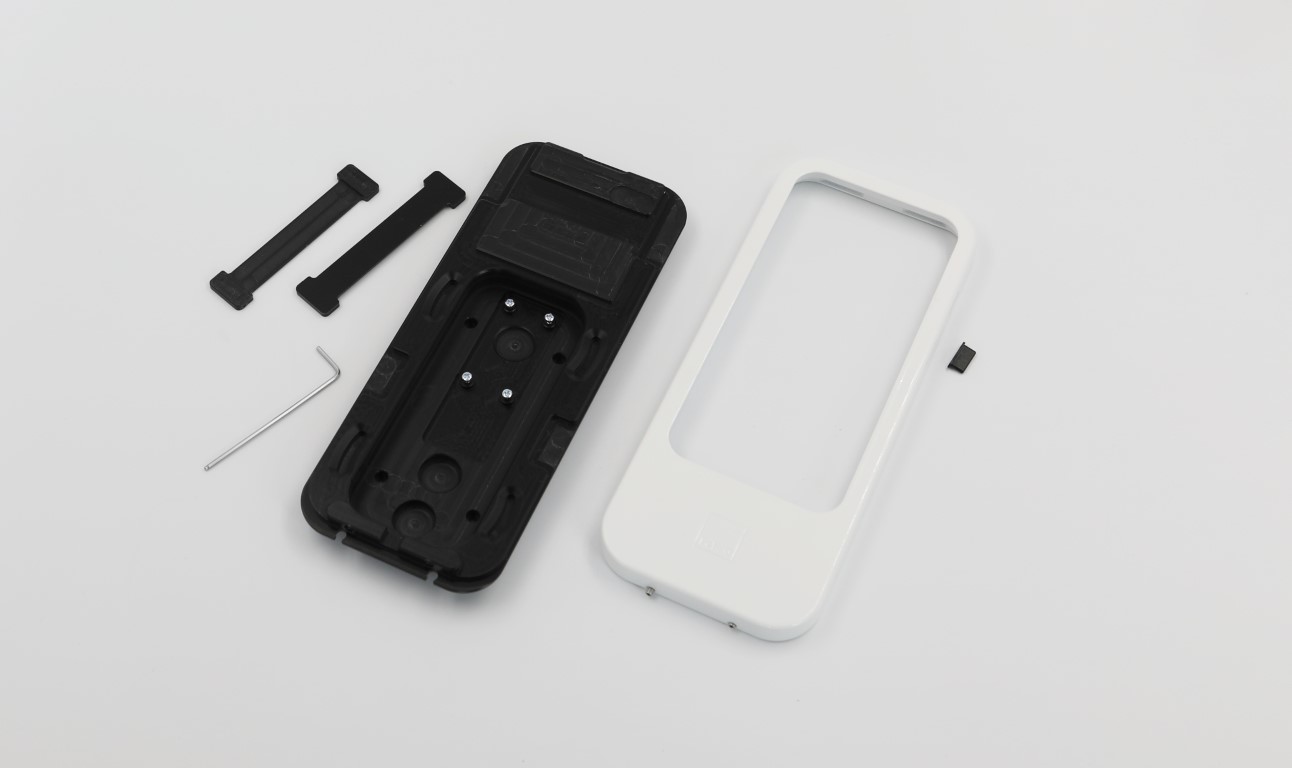

Lieferumfang

Gehäuseunterteil (Kunststoff), Gehäueoberteil (Aluminium beschichtet), zwei Haltebügel zur Fixierung des iPhone im Oberteil, Tastenverlängerung, Inbus-Schlüssel zum sichern des Gehäuses mit zwei Madenschrauben.

Die Montage kann direkt auf flachen Oberflächen erfolgen, oder vertieft auf einer Doppelschalterdose, die Sie als Zubehör bestellen können.

36-0293_005_20200513UM_Bausatz_Wallmount_Lieferumfang

SupplyKit zur 24V-Versorgung

Das optionale SupplyKit für eine Eingangsspannung von 24V DC versorgt das iPhone mit der nötigen Energie, das Kit findet direkt in der Wallmount seinen Platz und ist somit vor Staub und Feuchtigkeit geschützt.

Mit 2 Drähten sind lediglich 24V DC aus Ihrer Gebäudetechnik anzuschließen, das ist viel einfacher als ein iPhone-Ladegerät mit 230V zu betreiben.

Ein 10 cm Ladekabel sowie eine Verkabelung mit Verpolungsschutz und 2 Wagoklemmen ist im Lieferumgang enthalten.

36-0292_004_20200513UM_EyePatSupplyKit_Lieferumfang_Quadrat

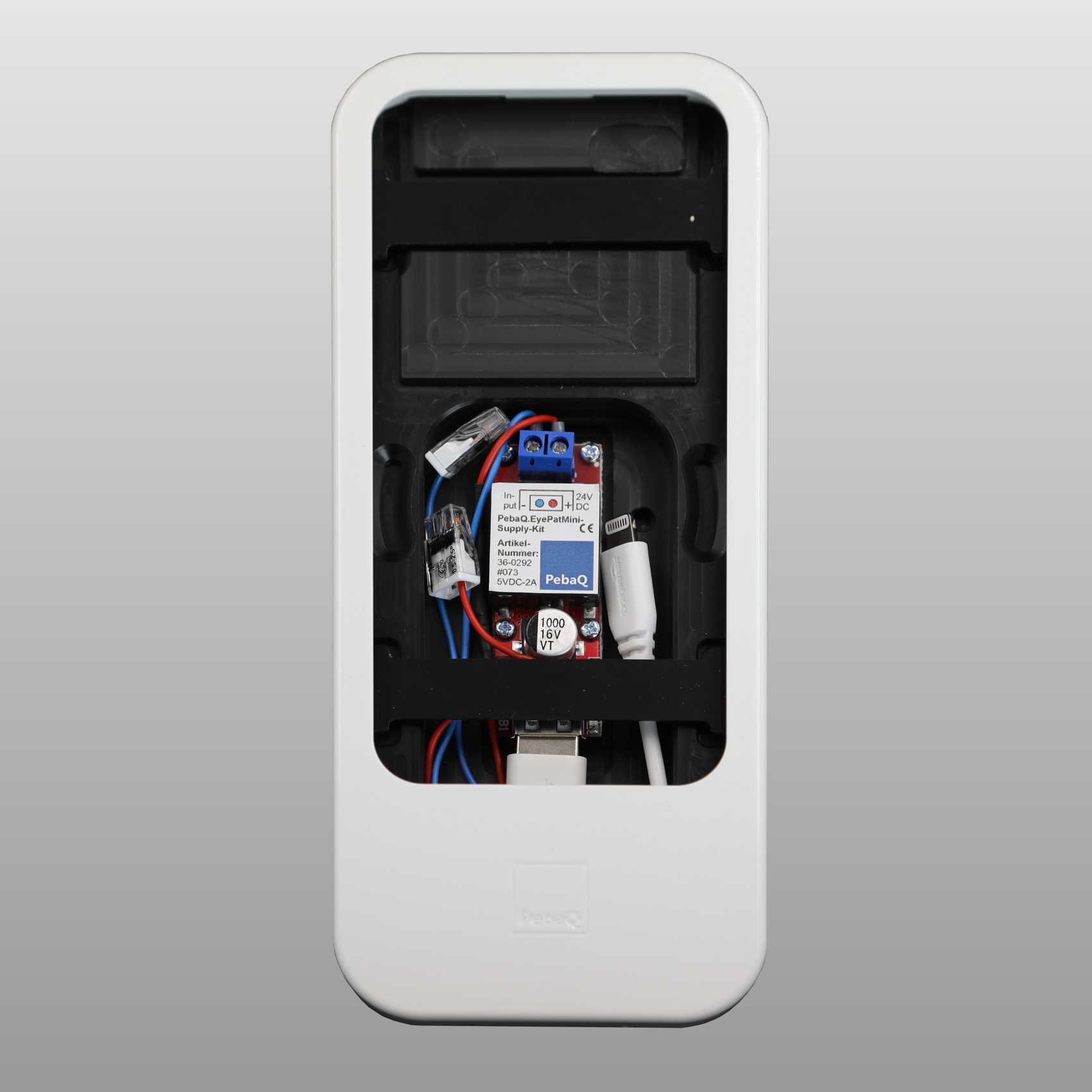

Die Leiterplatte des SupplyKits befestigen Sie mit 4 Schrauben im Gehäuseunterteil, auch für die Anschlussleitungen und das Ladekabel ist ausreichend Platz vorhanden.

36-0292_002_20200518UM_EYEPAT_Supply_Kit_in_Gehäuseunterteil_mObert_grau

Montage

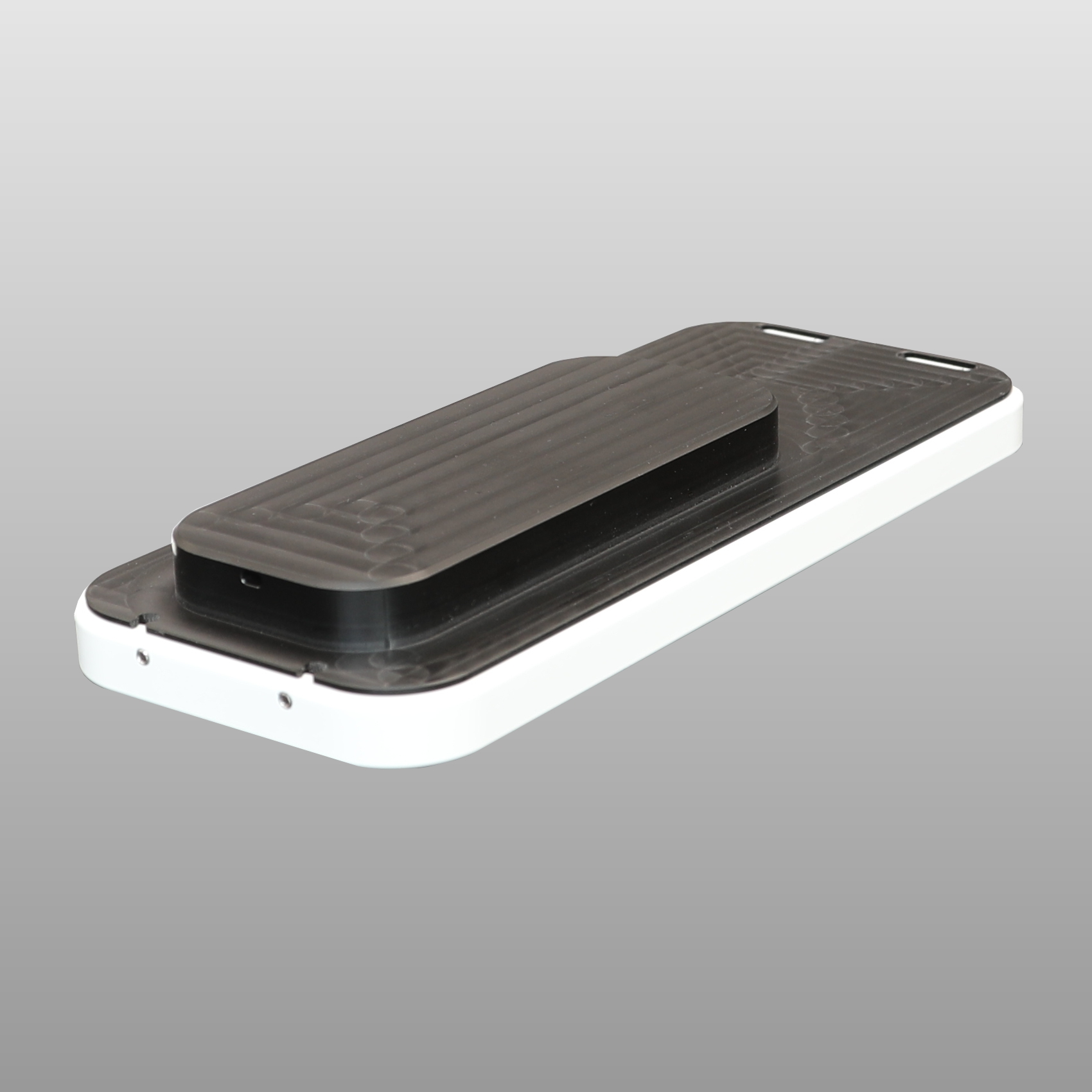

Der auf der Rückseite befindliche Absatz dient als Montagefläche auf einer ebenen Wand.

Zur Montage sind in der Kunststoff-Rückwand an verschiedenen Stellen Soll-Durchbrüche vorbereitet, die sich leicht durchbrechen lassen.

Um das Oberteil zu öffnen, werden am unteren Rand 2 Madenschrauben ein Stück herausgedreht. Anschließend kann das Gehäuseoberteil nach oben geschoben werden, wodurch die Verrastung gelöst wird.

36-0293-004_20200513UM_WallmountSchrägansichtRückseite

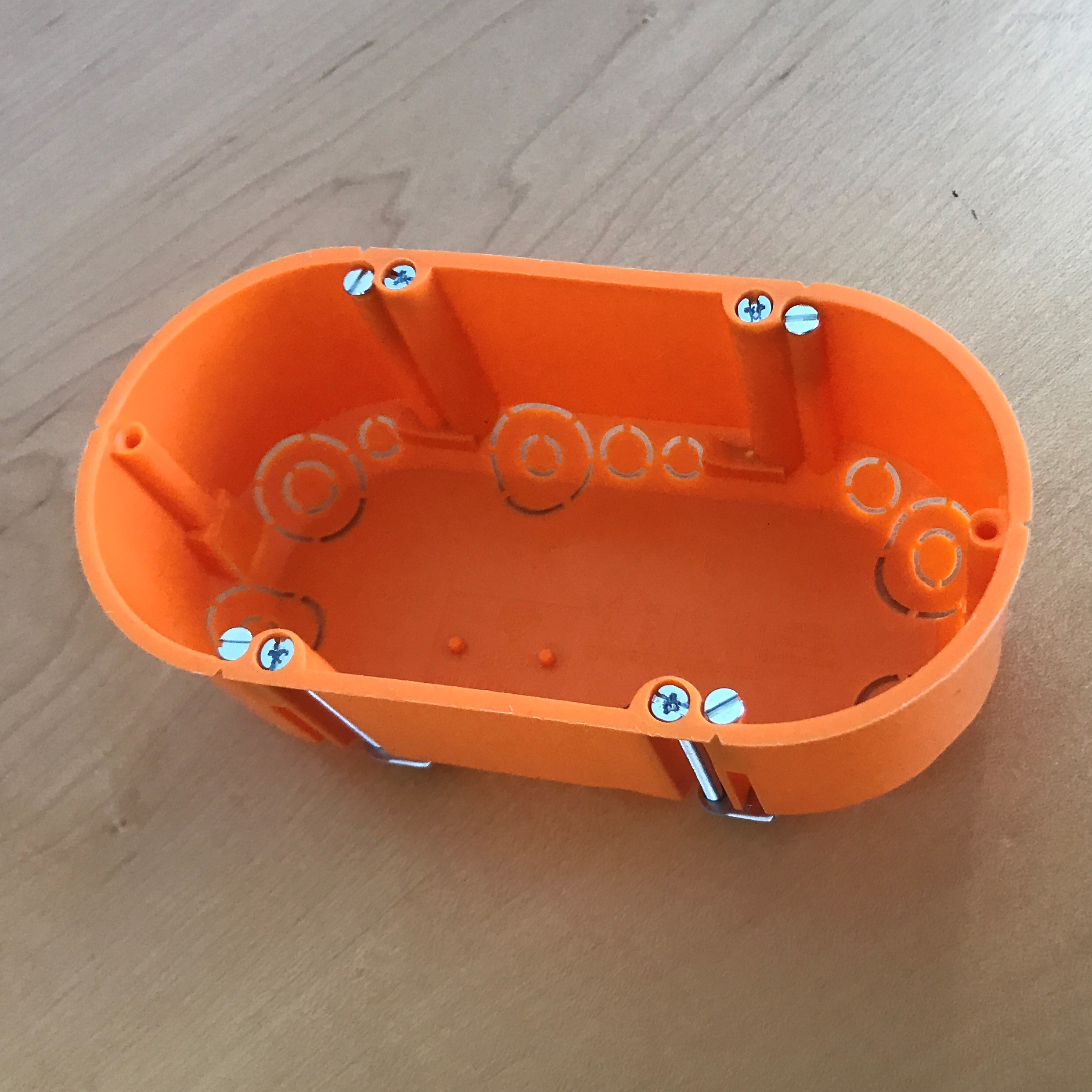

Bei der Montage auf einer doppelten Schalterdose taucht der Absatz komplett in die Dose ein, somit liegt das Gehäuseoberteil flach auf der Wand und trägt nur noch 13 mm auf.

Die Schalterdose ist als Zubehör lieferbar.



18-0765_Doppeldose

Taste seitlich

Seitlich ist rechts ist die Funktionstaste des iPhone über eine Tastenverlängerung bedienbar. Damit können Sie ihre App abschalten bzw. das Gerät in Standby schalten.

Die Tasten auf der linken Seite sind nicht herausgeführt.

36-0293_003_20200518UM_Bausatz_Wallmount_leicht_seitlich
02_KomplettMitStecknetzteil

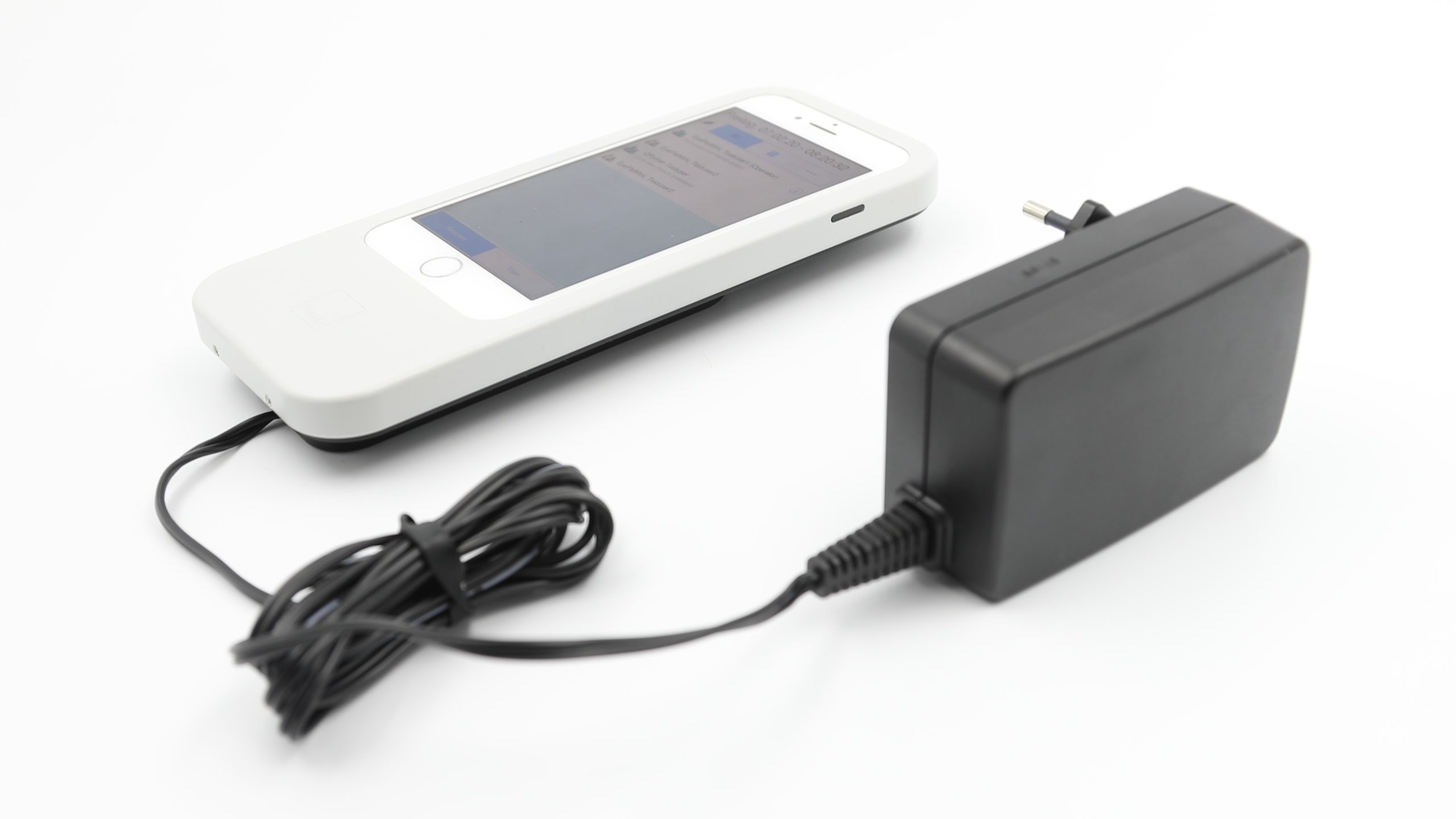

Netzteil

Zur Fernspeisung mit 24V DC empfehlen wir unser Steckernetzteil, sofern seitens der Gebäudetechnik keine 24V DC bereitgestellt werden können.

Durch den weiten Eingangsspannungsbereich des SupplyKits kann das Netzteil über längere Leitungen absetzt werden, was mit dem Orginalnetzteil von Apple nicht möglich ist.
